Разборный пластинчатый теплообменник — основа любого современного ИТП многоквартирного дома и коммерческого узла учёта тепла. Через него проходит вся горячая вода для бытового потребления и теплоноситель системы отопления здания. Ошибка в подборе мощности или материале пластин на ГВС — это либо холодная вода в часы пик, либо превышение норматива 60 °С по СанПиН 2.1.3684-21 и риск размножения легионеллы. В этом материале — как купить пластинчатый теплообменник для горячего водоснабжения с первого раза правильно: расчёт по нагрузке, выбор моделей РИДАН НН и Alfa Laval M-series, сравнение разборных и паяных аппаратов, нормативные требования и реальные цены.
- Почему именно разборный ПТО на ГВС и отоплении
- СанПиН 2.1.3684-21 и нормативная база для ГВС
- Расчёт по нагрузке: формула, пиковый расход, температурный график
- Популярные модели: РИДАН НН и Alfa Laval M-series
- Пластины и уплотнения: AISI 316, EPDM HT, FKM
- Сравнение разборных и паяных теплообменников
- Сценарии: ИТП, коттедж, гостиница, спортзал
- Как купить: опросный лист, спецификация, цена, сроки
- 7 типичных ошибок при покупке ПТО для ГВС
- Частые вопросы (10 ответов)
- Заказать расчёт у инженера
Почему именно разборный ПТО на ГВС и отоплении

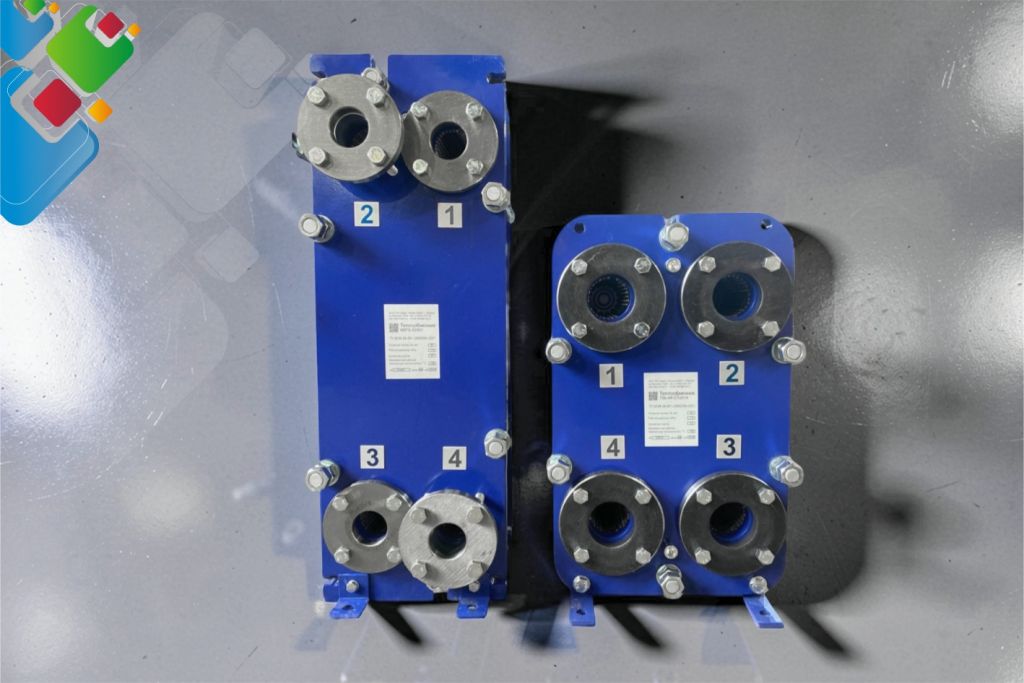

Разборный пластинчатый теплообменник — набор гофрированных пластин из нержавеющей стали, стянутых между прижимной и неподвижной плитами через резиновые уплотнения. Среды движутся противотоком в соседних каналах: греющая (теплоноситель из теплосети, 95-130 °С) и нагреваемая (холодная водопроводная вода 5-15 °С либо обратка системы отопления). Стенка пластины толщиной 0,4-0,6 мм обеспечивает коэффициент теплопередачи K = 3500-5500 Вт/(м²·°С) — это в 3-4 раза выше, чем у кожухотрубных аппаратов сопоставимой мощности.
В контурах ГВС и отопления зданий разборный ПТО решает три ключевые задачи:
- Гидравлическая развязка теплосети и потребителя. Теплосеть работает с давлением до 16 бар и грязным сетевым теплоносителем; контур ГВС — питьевая вода с давлением 4-6 бар. Прямое подключение запрещено СП 30.13330.2020 — между двумя контурами должен стоять теплообменник.
- Точное поддержание 60-65 °С на ГВС. Регулирующий клапан с приводом и контроллером (например, Danfoss ECL Comfort 296) меняет расход греющей среды по сигналу датчика температуры на выходе ПТО, удерживая норматив СанПиН 2.1.3684-21 при колебаниях разбора в пределах ±2 °С.
- Разборка для механической промывки. На обычной городской воде с жёсткостью 3,5-5 мг-экв/л через 1,5-2 года эксплуатации между пластинами оседает накипь — её снимают вручную после разборки за 2-4 часа без замены аппарата. Паяный пластинчатый и кожухотрубный такой возможности не имеют.
Альтернативные варианты — паяный медью пластинчатый или кожухотрубный — на ГВС многоквартирных домов и коммерческих объектов почти не применяются: первый не разбирается для чистки и содержит медь (вымывается в питьевую воду), второй имеет в 3-4 раза больший вес и габариты при том же тепловом потоке. Подробное сравнение конструкций есть в материале «Разборные пластинчатые теплообменники».
Где разборный ПТО незаменим
СанПиН 2.1.3684-21 и нормативная база для ГВС
Главное требование к теплообменнику ГВС — выдержать температуру воды на выходе не ниже 60 °С и не выше 75 °С в точке водоразбора. Это записано в пункте 84 СанПиН 2.1.3684-21 «Санитарно-эпидемиологические требования к содержанию территорий городских и сельских поселений, к водным объектам, питьевой воде и питьевому водоснабжению, атмосферному воздуху, почвам, жилым помещениям…». Нижняя граница защищает от размножения легионеллы (Legionella pneumophila гибнет при 60 °С за 32 минуты, при 65 °С — за 2 минуты), верхняя — от ожогов потребителей и преждевременной коррозии трубопроводов.
| Документ | Что регламентирует | Прямое требование к ПТО |
|---|---|---|
| СанПиН 2.1.3684-21 | Качество и температура ГВС | 60-75 °С в точке разбора, контроль легионеллы |
| СП 30.13330.2020 | Внутренний водопровод и канализация | Расчёт пикового расхода ГВС, гидравлическая развязка |
| СП 124.13330.2012 | Тепловые сети | Параметры присоединения, температурный график |
| СП 41-101-95 | Проектирование тепловых пунктов | Запас по теплопередаче 15-20% на загрязнение |
| СП 60.13330.2020 | Отопление, вентиляция, кондиционирование | Тепловая нагрузка контура отопления |
| ГОСТ Р 55061-2012 | Пластинчатые теплообменники | Типы, параметры, методы испытаний |
| ТР ТС 032/2013 | Сосуды, работающие под давлением | Сертификация ПТО с давлением выше 16 бар |
На практике из этих документов вытекают три обязательных параметра, под которые подбирается аппарат: тепловая нагрузка Q (кВт), температурный график греющего и нагреваемого контуров, пиковый секундный расход G (м³/ч или л/с). Для жилых объектов их рассчитывают по СП 30.13330.2020 в зависимости от количества жителей и санитарных приборов; для коммерческих — по фактическому замеру или техзаданию проектировщика.
Расчёт по нагрузке: формула, пиковый расход, температурный график
Базовая формула тепловой мощности — то же уравнение Q = G × c × ΔT, что и для любого теплообменника, но для ГВС подставляются параметры нагреваемого контура (вода питьевого качества):
t₁ — холодная вода (зимой 5 °С, летом 15 °С); t₂ — расчётная температура ГВС 65 °С (с запасом до точки разбора 60 °С).
Пример для 9-этажного жилого дома на 108 квартир: по СП 30.13330.2020 (таблица А.2 приложения) расчётный секундный расход на нужды ГВС составляет 1,7 л/с, что в часовом эквиваленте даёт 6,1 м³/ч. При параметрах t₁ = 5 °С, t₂ = 65 °С:
С учётом запаса 15% на загрязнение пластин (СП 41-101-95): Qрасч = 425 × 1,15 ≈ 490 кВт.
По теплосети 130/70 °С при возврате 30 °С на выходе ПТО логарифмический температурный напор ΔTln ≈ 35-40 °С — расчёт ведёт инженер с учётом схемы (одно- или двухступенчатая, смешанная, параллельная), формула приведена в материале «Расчёт теплообменного оборудования».
Для контура отопления того же дома при расчётной нагрузке 65 Вт/м² × 5400 м² жилой площади = 351 кВт, температурном графике 95/70 °С в нагреваемом контуре и 130/70 °С в греющем подбирается отдельный аппарат на 350-400 кВт. Объединение ГВС и отопления в одном теплообменнике запрещено: профили нагрузки различаются на порядок (отопление — равномерное, ГВС — пиковое 4:1), и один аппарат не будет одновременно эффективен в обоих режимах.
| Тип объекта | Расход ГВС | Нагрузка ГВС | Нагрузка отопления | Типовой ПТО |
|---|---|---|---|---|
| Коттедж 200 м², 4 чел. | 0,3 м³/ч пик | 21 кВт | 15 кВт | РИДАН НН №04 / Alfa Laval M3 |
| Дом 36 квартир, 5 этажей | 2,2 м³/ч | 155 кВт | 140 кВт | РИДАН НН №14 / Alfa Laval M6 |
| Дом 108 квартир, 9 этажей | 6,1 м³/ч | 490 кВт | 400 кВт | РИДАН НН №42 / Alfa Laval M10 |
| Дом 216 квартир, 17 этажей | 11,8 м³/ч | 950 кВт | 820 кВт | РИДАН НН №90 / Alfa Laval M15 |
| Гостиница 200 номеров | 14 м³/ч | 1130 кВт | 650 кВт | РИДАН НН №110 / Funke FP 100 |
| Спорткомплекс с бассейном | 9 м³/ч | 720 кВт | 500 кВт + бассейн | РИДАН НН №62 + аппарат для бассейна |
| Производство, 500 чел. | 8,4 м³/ч | 670 кВт | 1100 кВт цех | РИДАН НН №62 / Kelvion NT100 |
Цифры в таблице — ориентировочные. Точный подбор учитывает фактический температурный график конкретной теплосети (он может быть 130/70, 115/70, 95/70, 80/60 — у каждого района свой), наличие циркуляционного контура ГВС, схему включения (параллельная, смешанная, двухступенчатая по СП 41-101-95) и качество исходной воды. Для бассейнов выбирается отдельный теплообменник на бассейн с пластинами AISI 316L или титаном.
Популярные модели: РИДАН НН и Alfa Laval M-series
На российском рынке ГВС и отопления доминируют две линейки: отечественная РИДАН НН (бывший Ridan, завод в Нижнем Новгороде, дочерняя структура Danfoss до 2022 г., сейчас полностью российская) и европейская Alfa Laval M-series (M3, M6, M10, M15, M20 — модельный ряд по типоразмерам портов). Конкурирующие позиции занимают ЭТРА (Самара), Funke (Германия), Kelvion (бывший GEA PHE, Германия) и Sondex (Дания, сейчас в составе Danfoss).
| Бренд | Базовая линейка | Диапазон мощности | Срок поставки | Особенности |
|---|---|---|---|---|
| РИДАН | НН №04 — НН №500 | 5 кВт — 30 МВт | 2-4 недели | Локализованное производство, ЗИП на складе РФ |
| ЭТРА | ЭТ-008 — ЭТ-300 | 10 кВт — 20 МВт | 3-5 недель | Российский завод в Самаре, прямой конкурент РИДАН |
| Alfa Laval | M3, M6, M10, M15, M20, T-series | 20 кВт — 50 МВт | 6-12 недель | Эталон по гидродинамике, гарантия 2-3 года, +30-50% к цене |
| Funke | FP, FPDW, TPL | 15 кВт — 25 МВт | 8-12 недель | Немецкое качество, удачные паяные модели для мини-котельных |
| Kelvion | NT, NX, GBS, GBH | 10 кВт — 40 МВт | 8-14 недель | Бывший GEA, сильны в промышленных задачах |
| Sondex | S, SR, SF | 10 кВт — 35 МВт | 10-16 недель | В РФ через Danfoss, акцент на пищевую и судовую отрасли |
РИДАН НН. Линейка номеров (№04, №08, №14, №19, №27, №42, №62, №90, №110…) задаёт типоразмер портов и пластин. Например, РИДАН НН №42 — модель с портами DN125, площадью одной пластины 0,3 м², максимальной мощностью до 2,5 МВт при пакете до 200 пластин AISI 316. Стандартные уплотнения EPDM HT (до 160 °С). Цена на ГВС 500 кВт — от 290 000 до 380 000 ₽ в зависимости от площади теплообмена и комплектации.
Alfa Laval M10. Прямой аналог РИДАН НН №42: площадь пластины 0,24 м², порты DN100, мощность до 2,2 МВт. Считается эталоном по гидродинамике каналов — запатентованный профиль гофры обеспечивает турбулентный режим при меньших скоростях, что снижает гидравлическое сопротивление на 8-15%. Минусы — длительный срок поставки (6-12 недель) и цена в 1,4-1,8 раза выше, чем у РИДАН аналогичной мощности.
РИДАН НН
Alfa Laval M-series
ЭТРА
Funke / Kelvion / GEA
Пластины и уплотнения: AISI 316, EPDM HT, FKM
Контур ГВС работает с питьевой водой, поэтому материал пластин — обязательно нержавеющая сталь пищевого класса. Для отопления допустимы более бюджетные варианты, но на практике используется тот же материал, чтобы унифицировать запасные части и упростить сервис.
| Материал пластин | Где применяют | Темп. макс | Уровень хлоридов | Цена × |
|---|---|---|---|---|
| AISI 304 (08Х18Н10) | Отопление, мягкая вода | 180 °С | до 200 мг/л | 1,0× |
| AISI 316 (10Х17Н13М2) | ГВС, питьевая вода, ИТП | 180 °С | до 500 мг/л | 1,15× |
| AISI 316L | Промышленная ГВС, агрессивные среды | 180 °С | до 1000 мг/л | 1,2× |
| SMO 254 / AISI 904L | Морская вода, бассейны | 180 °С | до 5000 мг/л | 2,2× |
| Титан Gr.1 | Хлорированная вода бассейнов, морская | 180 °С | без ограничений | 3,5-4× |
Для типовой задачи ГВС жилого дома и контура отопления стандартный выбор — AISI 316 толщиной 0,5 мм. Толщина 0,4 мм допустима при давлении до 10 бар и спокойной воде; 0,6 мм — при колебаниях давления и риске гидроударов в старых сетях. Подробнее — в материале про теплообменники из нержавеющей стали.
Уплотнения подбираются по температуре и среде. Для ГВС и отопления применяются четыре основных типа эластомеров:
Для типового ИТП жилого дома — EPDM HT с креплением Clip-On (без клея). Срок службы уплотнения 5-8 лет; замена на месте без съёма аппарата за 4-6 часов силами одного техника. Готовые комплекты пластин и уплотнений на популярные модели РИДАН и Alfa Laval всегда есть на складе РФ.
Сравнение разборных и паяных теплообменников
На малых задачах ГВС (коттедж, мини-гостиница) часто рассматривают паяный медью пластинчатый аппарат как альтернативу разборному. Он дешевле в 1,5-2 раза на одинаковой мощности и компактнее. Но у паяного есть жёсткие ограничения, из-за которых на коммерческих объектах и в жилом фонде он почти не применяется.
| Параметр | Разборный ПТО | Паяный медью | Паяный никелем |
|---|---|---|---|
| Диапазон мощности | 5 кВт – 30 МВт | 5–500 кВт | 5–500 кВт |
| Макс. давление | 25 бар | 45 бар | 50 бар |
| Макс. температура | 180 °С (EPDM HT) | 220 °С | 250 °С |
| Разборка для чистки | Да, 30 мин – 4 ч | Нет | Нет |
| Промывка | Механическая или CIP | Только CIP | Только CIP |
| Увеличение мощности | Добавление пластин | Невозможно | Невозможно |
| Замена уплотнений | Раз в 5-8 лет | Не требуется | Не требуется |
| Применимо на ГВС жилого дома | Да, стандарт | Нет (медь + питьевая вода) | Да, для малых нагрузок |
| Ресурс | 15-20 лет | 10-15 лет | 12-18 лет |
| Цена за 100 кВт | ~85-110 тыс ₽ | ~40-60 тыс ₽ | ~70-90 тыс ₽ |
Ключевой ограничитель для ГВС — медь. СанПиН 2.1.4.1074-01 устанавливает ПДК меди в питьевой воде 1,0 мг/л. На жёсткой и кислой воде медь паяного теплообменника постепенно вымывается, особенно в первые месяцы эксплуатации. Поэтому паяные медью аппараты на ГВС жилых домов формально не запрещены, но часто отбраковываются Роспотребнадзором. Подробнее в материале про паяные медью теплообменники и в статье «Сравнение паяных и разборных ПТО».
Когда паяный всё-таки оправдан: отопление коттеджа 10-30 кВт с обычной обраткой 50-70 °С, разделение контуров котёл-радиаторы, контуры теплового насоса с фреоном (см. тепловые насосы), мини-котельные с фиксированной нагрузкой. На ГВС — только если применяется паяный никелем при заведомо мягкой воде с жёсткостью до 3 мг-экв/л.
Сценарии: ИТП, коттедж, гостиница, спортзал
ИТП многоквартирного дома
Коттедж 200-400 м²
Гостиница 100-300 номеров
Спортзал с бассейном
Промышленная котельная
Офисный/торговый центр
Как купить ПТО для ГВС: опросный лист, спецификация, цена, сроки
Цена пластинчатого теплообменника зависит от пяти параметров: тепловая мощность, температурный график, материал и толщина пластин, тип уплотнений, количество и диаметр портов. Без опросного листа дать корректную цену невозможно — два аппарата на одну и ту же мощность 500 кВт могут отличаться по стоимости в 2,5 раза только за счёт другого температурного графика или толщины пластин.
Минимальный опросный лист (8 параметров)
- Тепловая нагрузка Q — кВт, либо расход ГВС м³/ч + ΔT
- Греющий контур: вход/выход температура (например, 130/70 °С), давление до 16 бар
- Нагреваемый контур: вход/выход температура (например, 5/65 °С для ГВС), давление до 10 бар
- Расход обеих сред — м³/ч
- Максимально допустимое гидравлическое сопротивление — кПа (обычно 20-50)
- Качество воды — жёсткость, хлориды, pH (для подбора материала пластин)
- Габаритные ограничения — высота, ширина, наличие подъёмных средств
- Тип присоединения — фланцевое DN, резьбовое, под приварку; требования к ЗИП
Полный опросный лист и пояснения к нему есть в материале «Что нужно для расчёта теплообменника». На его базе инженер за 30-60 минут готовит спецификацию: модель, площадь теплообмена, количество пластин, толщина, материал, тип уплотнений, габариты, вес, гидравлическое сопротивление, цена, срок.
| Нагрузка ГВС | Типовая модель РИДАН | Цена «голого» ПТО | С обвязкой и автоматикой |
|---|---|---|---|
| 20 кВт (коттедж) | НН №04, 12 пластин AISI 316 | от 92 000 ₽ | от 180 000 ₽ |
| 120 кВт (мини-гостиница) | НН №14, 24 пластины AISI 316 | от 168 000 ₽ | от 320 000 ₽ |
| 350 кВт (5-этажка) | НН №27, 38 пластин AISI 316 | от 245 000 ₽ | от 470 000 ₽ |
| 500 кВт (9-этажка) | НН №42, 56 пластин AISI 316 | от 320 000 ₽ | от 580 000 ₽ |
| 900 кВт (17-этажка) | НН №62, 84 пластин AISI 316 | от 520 000 ₽ | от 920 000 ₽ |
| 2000 кВт (комплекс) | НН №110, 120 пластин AISI 316 | от 1 080 000 ₽ | от 1 850 000 ₽ |
Цены в таблице — ориентировочные на II квартал 2026 г. Финальная стоимость зависит от текущего курса нержавеющей стали (доля материала в цене аппарата — 55-65%), толщины пластин (переход 0,5 → 0,6 мм добавит ~12%), типа уплотнений (FKM вместо EPDM добавит ~25%) и комплектации (рама из углеродистой стали с покраской vs нержавеющая рама с теплоизоляцией). Подробный расчёт всегда индивидуальный — см. также общий материал «Расчёт теплообменного оборудования».
7 типичных ошибок при покупке ПТО для ГВС
Частые вопросы (10 ответов)
Где купить пластинчатый теплообменник для горячего водоснабжения с гарантией?
Купить пластинчатый теплообменник для ГВС лучше у прямого поставщика производителя — это сокращает срок поставки и снимает риск контрафакта. teploobmennic.ru работает напрямую с РИДАН, ЭТРА, Alfa Laval, Funke, Kelvion: гарантия 2-3 года от завода, склад ЗИП в Москве, отгрузка по РФ от 3 дней. Расчёт и спецификация — за 30-60 минут после получения опросного листа.
Какая температура ГВС должна быть по нормативу?
По СанПиН 2.1.3684-21 (пункт 84) температура горячей воды в точке водоразбора должна быть не ниже 60 °С и не выше 75 °С. Это требование относится к жилому фонду, общественным зданиям, бытовым помещениям предприятий. На выходе теплообменника ГВС обычно поддерживают 63-67 °С — с учётом потерь по магистрали циркуляции до конечной точки разбора.
Как посчитать мощность теплообменника на ГВС для дома?
Формула: Q = G × 1,16 × (t₂ − t₁), кВт, где G — пиковый расход ГВС м³/ч (берётся по таблице А.2 СП 30.13330.2020 от числа санитарных приборов), t₁ — холодная вода (зимой 5 °С), t₂ — расчётная температура ГВС 65 °С. Полученную мощность увеличивают на 15-20% по СП 41-101-95. Для 100-квартирного дома типичная нагрузка ГВС — 450-500 кВт.
РИДАН или Alfa Laval — что выбрать для жилого ИТП?
Для типового жилого ИТП в РФ оптимален РИДАН: цена на 30-50% ниже Alfa Laval, срок поставки 2-4 недели вместо 6-12, ЗИП на складе в Москве. Alfa Laval М-серия предпочтительнее на сложных объектах с нестандартными температурными графиками или при наличии жёстких требований заказчика к бренду. По гидродинамике различия в типовых задачах не превышают 3-5%.
Можно ли использовать паяный теплообменник для ГВС?
Паяный медью не рекомендуется для жилого ГВС: медь постепенно вымывается в питьевую воду, нет возможности разборки для механической промывки от накипи. Паяный никелем формально допустим при мягкой воде (жёсткость до 3 мг-экв/л) и мощности до 200-300 кВт. На многоквартирных домах и коммерческих объектах стандартное решение — разборный пластинчатый AISI 316.
Сколько стоит теплообменник на ГВС для 100-квартирного дома?
«Голый» разборный ПТО на 500 кВт — РИДАН НН №42 или ЭТРА ЭТ-067 — от 320 000 ₽. С обвязкой (фильтры, клапаны, манометры) и автоматикой (Danfoss ECL Comfort, датчики, привод регулирующего клапана) — от 580 000 ₽. Alfa Laval M10 в сопоставимом исполнении — от 850 000 ₽. Срок поставки РИДАН — 2-4 недели, Alfa Laval — 6-12 недель.
Через сколько лет менять уплотнения и пластины?
Уплотнения EPDM — каждые 5-8 лет в зависимости от температурной нагрузки и качества воды. Замена в течение 4-6 часов на месте, без съёма аппарата. Пластины AISI 316 при правильной эксплуатации работают весь ресурс аппарата 15-20 лет. Замены требуют только при механических повреждениях (гидроудары) или сквозной коррозии (агрессивные среды).
Какое требуется обслуживание и как часто промывать?
На городском водопроводе с жёсткостью 3-5 мг-экв/л разборку и механическую промывку проводят раз в 1,5-2 года, занимает 4-8 часов силами двух специалистов. Между разборками — CIP-промывка раз в 6-12 месяцев (циркуляция кислотного раствора 1-3% через каналы). Контроль КПД — по падению температуры на выходе при той же нагрузке. Детально — в статье «Промывка теплообменников».
Можно ли нарастить мощность установленного ПТО?
Да — разборный пластинчатый теплообменник наращивается добавлением пластин до конструктивного предела рамы (длины стяжных шпилек). Например, рама РИДАН НН №42 на 80 пластин позволяет нарастить с 60 до 80 пластин (+33% мощности) без замены аппарата. Это одно из ключевых преимуществ разборных ПТО перед паяными, где наращивание невозможно в принципе.
Какая обвязка нужна вокруг ПТО?
Минимальный комплект: фильтр грубой очистки (0,5-1 мм) перед греющей стороной, обратные клапаны, шаровые краны на каждом входе/выходе для отсечения при ремонте, манометры до и после аппарата, термометры на 4 точках (вход-выход обеих сред), регулирующий клапан с приводом на греющей стороне, датчик температуры на выходе нагреваемой среды. Для ГВС — циркуляционный насос на байпасе. Подробности — в материале «Проектирование ИТП».
Заказать расчёт у инженера
Чтобы купить пластинчатый теплообменник для горячего водоснабжения с точным подбором под ваш объект, заполните опросный лист из 8 параметров или позвоните инженеру напрямую. Спецификация и коммерческое предложение приходят в течение 30-60 минут в рабочее время. На стандартные модели РИДАН НН — отгрузка со склада за 2-3 дня, изготовление под нестандартный заказ — 2-4 недели. Доставка по России и СНГ от 3 дней.
