Кожухотрубные теплообменники OMT — расчёт инженером за 30 минут

Модельный ряд OMT для теплообмена

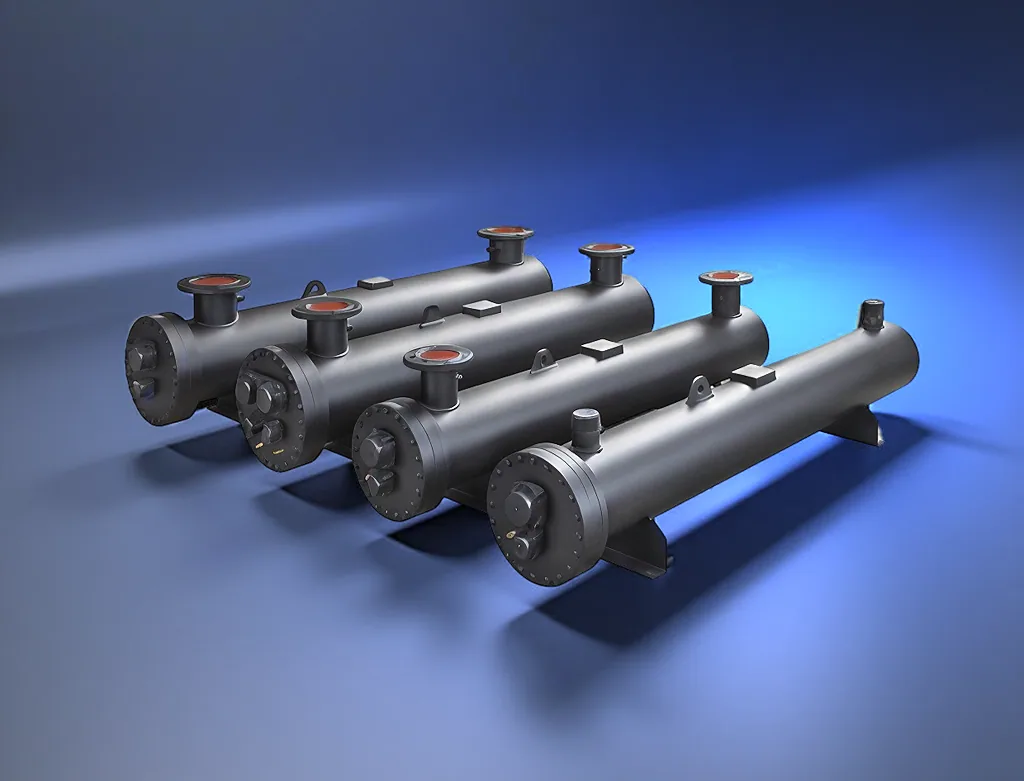

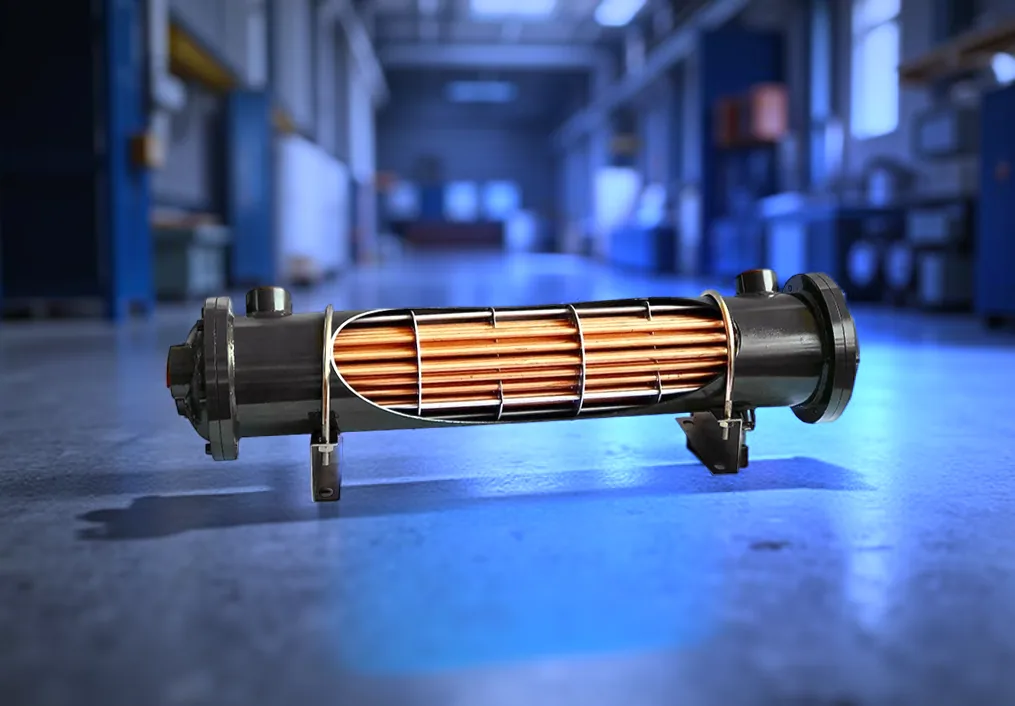

Теплообменник OMT — кожухотрубный аппарат с трубным пучком внутри корпуса. В витрине собраны позиции серий SA и SAB с разными диаметрами, длиной теплообменной части и схемами исполнения. Название SA131-520-L4 обозначает конкретную комбинацию корпуса и длины, но само обозначение не заменяет проверку режима.

В линейке встречаются SA080, SA081, SA130, SA131, а также SAB130, SAB131 и SAB168. Поэтому при замене нельзя ориентироваться только на первые цифры артикула: совпадение серии ещё не означает одинаковую поверхность, патрубки или допустимое давление.

Выбор между позициями ряда зависит от роли аппарата в установке. Для охладителя важен отвод тепла при летней температуре среды, для подогревателя — стабильная передача мощности в минимальном зимнем режиме. В проекте также учитывают запас на старение поверхности и состояние теплоносителя, чтобы аппарат не работал постоянно на предельной нагрузке.

Где используют кожухотрубные аппараты

Кожухотрубные теплообменники OMT подходят для узлов, где требуется передать тепло между двумя контурами без смешения сред. Их устанавливают в системах нагрева воды, масляных контурах, технологическом охлаждении, холодильных установках и на производственных линиях. Аппарат может работать как охладитель или подогреватель — это определяется направлением потоков и расчётным режимом.

Для каждой задачи важны свойства среды: вязкость, наличие механических примесей, склонность к отложениям и совместимость с материалами труб. Если среда загрязнённая, заранее закладывают фильтрацию и доступ к обслуживанию. Для хладагента дополнительно проверяют фазовый переход и рабочее давление, поэтому водяной расчёт здесь неприменим.

Как читать обозначение SA131-520-L4

Артикул SA131-520-L4 нужен для точной идентификации товара, но цифры и буквы следует сверять с техническим листом производителя. Внутри одной маркировочной группы могут отличаться площадь, число ходов, диаметр подключения и конструктивные ограничения. При заказе указывайте обозначение полностью, без сокращения до «SA131».

Подбор по тепловой нагрузке

Начинают подбор с требуемой мощности, а не с габаритов корпуса. Для водяного контура нужны температуры входа и выхода с обеих сторон, расход или известная нагрузка. Если задан только расход, мощность можно определить после уточнения теплоёмкости, плотности и температурного перепада.

Расчёт должен учитывать температурный напор, коэффициент теплопередачи и допустимый перепад давления. Большая поверхность не всегда лучше: она увеличивает запас по мощности, но может сделать аппарат дороже и добавить сопротивление. Слишком маленький запас приводит к недогреву при зимнем или пиковом режиме.

Среды, материалы и загрязнение

Вода, пропиленгликоль, масло и хладагент по-разному влияют на теплопередачу и гидравлическое сопротивление. Для вязкой жидкости нужно проверить рабочую скорость в трубах, иначе фактическая мощность окажется ниже расчётной. Концентрацию раствора также указывают явно: смесь нельзя без оговорок считать обычной водой.

Качество теплоносителя влияет на межсервисный интервал. Жёсткая вода образует отложения, а частицы забивают проходы; в проекте предусматривают фильтр, промывочные подключения и возможность изолировать аппарат. Материалы труб и корпуса выбирают по химической совместимости, температуре и давлению, а не по внешнему виду.

Для замкнутого контура полезно указать состав подпиточной воды и историю промывок. Для открытого или часто подпитываемого контура нагрузка на поверхность обычно выше из-за новых отложений и коррозионных процессов. Эти сведения помогают рассчитать не только мощность, но и приемлемый интервал обслуживания, не закладывая необоснованный запас.

Исполнение, потоки и подключение

Перед монтажом сверяют, какая среда направляется в трубное пространство, а какая — в межтрубное. Это влияет на скорость, очистку и итоговую теплопередачу. Направление потоков должно соответствовать расчёту: противоток обычно позволяет эффективнее использовать температурный напор, но схема задаётся конкретной установкой.

Проверьте диаметр и тип присоединений, расположение патрубков, длину аппарата и пространство для демонтажа. Трубопроводы не должны создавать изгибающую нагрузку на патрубки; для крупного корпуса предусматривают опоры. До заказа полезно приложить схему обвязки и фото места установки, особенно если аппарат меняет существующую модель.

Замена модели в действующей системе

Если требуется заменить установленный аппарат, передайте шильд, размеры корпуса, межцентровые расстояния и расположение подключений. Одного совпадения по мощности недостаточно: новый теплообменник должен пройти проверку по расходу, давлению и допустимому сопротивлению. Причина замены — течь, коррозия, загрязнение или нехватка мощности — тоже влияет на решение.

Модель SA131-520-L4 можно рассматривать как конкретную позицию только после сверки режима и присоединений. Если исходный аппарат снят с производства, инженер сопоставит не только артикул, но и рабочие характеристики. Чужую маркировку не подменяем: аналог фиксируется как совместимое по расчёту исполнение с отдельным обозначением.

Монтаж, запуск и обслуживание

1. Промойте трубопроводы и установите фильтрацию перед подключением аппарата.
2. Сверьте направление потоков, арматуру, опоры и возможность отключения каждого контура.
3. Заполняйте систему постепенно, удаляя воздух и контролируя герметичность соединений.
4. Выведите оборудование на рабочий режим без резкого скачка температуры.
5. Зафиксируйте температуры, расходы и перепад давления как исходные данные для контроля.

Рост перепада давления при прежнем расходе часто указывает на отложения или засорение. Падение температуры на выходе может быть связано с недостаточным расходом, воздухом, изменением режима или загрязнением поверхности. Обслуживание проводят по фактическому состоянию и свойствам среды, соблюдая безопасный порядок отключения.

При остановке сначала изолируют аппарат со стороны обоих контуров и снижают давление по рабочей инструкции. Резкое охлаждение горячего корпуса или подача холодной среды в разогретый аппарат создают лишние температурные напряжения. После очистки проверяют герметичность, восстанавливают фильтрацию и повторно фиксируют параметры в штатном режиме.

Что нужно для инженерного расчёта

Для подбора OMT подготовьте назначение аппарата, тепловую нагрузку, среды, температуры на входе и выходе, расходы по сторонам, рабочее и расчётное давление. Дополнительно сообщите допустимый перепад давления, материал труб, тип присоединений, габаритные ограничения и режим работы — постоянный или переменный.

Если часть данных неизвестна, пришлите паспорт старого аппарата, фото шильда и схему узла. Инженер отделит подтверждённые параметры от предположений, проверит серию и предложит подходящее исполнение. Расчёт выполняется за 30 минут; при нестандартных условиях изготовим и поставим решение под вашу задачу.
