Кожухотрубные теплообменники BCF — подбор BCF 03008

Модели BCF и место BCF 03008 в линейке

Кожухотрубные теплообменники BCF представлены типоразмерами с разными сочетаниями диаметра кожуха, числа труб и длины теплообменной поверхности. В каталоге есть BCF 02008, BCF 03008, BCF 03014, BCF 03024, BCF 04014, BCF 04024 и BCF 04036, а также более крупные исполнения BCF 05014, BCF 05024, BCF 05036, BCF 06024, BCF 06036, BCF 06048, BCF 06060, BCF 08024, BCF 08036, BCF 08048, BCF 08060 и BCF 08072.

Обозначение нельзя читать как готовую тепловую характеристику. Даже два аппарата одной серии могут заметно различаться по площади поверхности, числу ходов, присоединениям и допустимым режимам. Поэтому BCF 03008 проверяют по реальным параметрам контура, а не выбирают только по близости индекса к уже установленному аппарату.

Для каких задач применяют кожухотрубный аппарат

Кожухотрубный теплообменник применяют, когда нужно передать тепло между двумя жидкостями, жидкостью и паром либо охладить технологическую среду. Типовые задачи — нагрев воды, охлаждение масла, работа в контуре ГВС, подогрев технологического продукта и отвод тепла от оборудования. Конкретное назначение BCF определяют не названием, а сочетанием сред и режимов.

Кожухотрубная конструкция удобна для промышленных установок с устойчивой нагрузкой, повышенной температурой или давлением, а также там, где нужны прочность и понятная схема обслуживания. При наличии загрязняющей среды заранее оценивают скорость отложений, доступ к трубному пучку и возможность промывки. Для вязких жидкостей отдельно проверяют сопротивление и допустимую скорость потока.

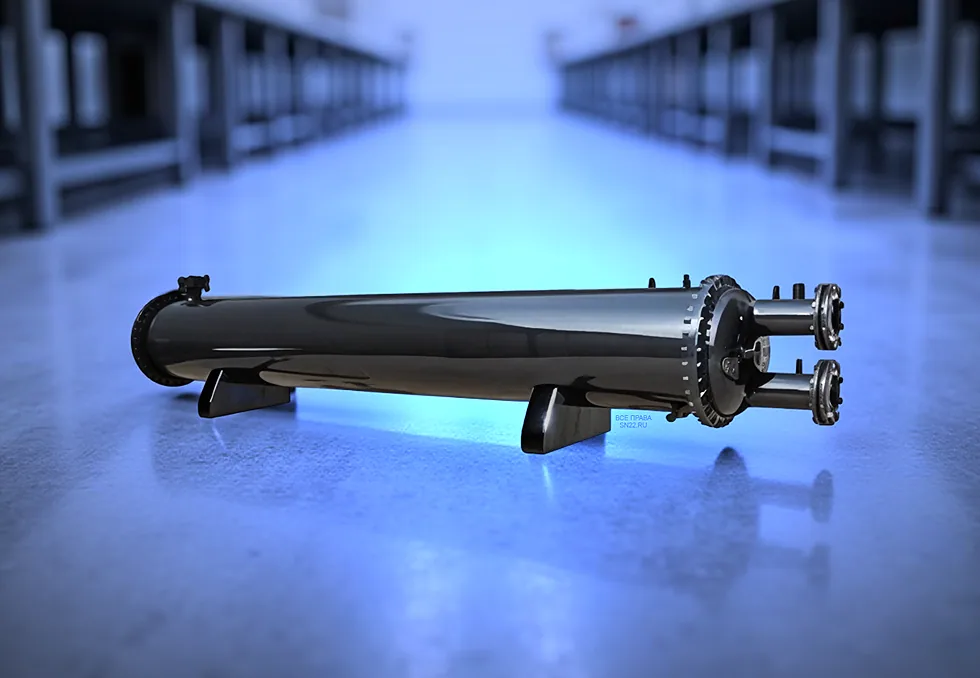

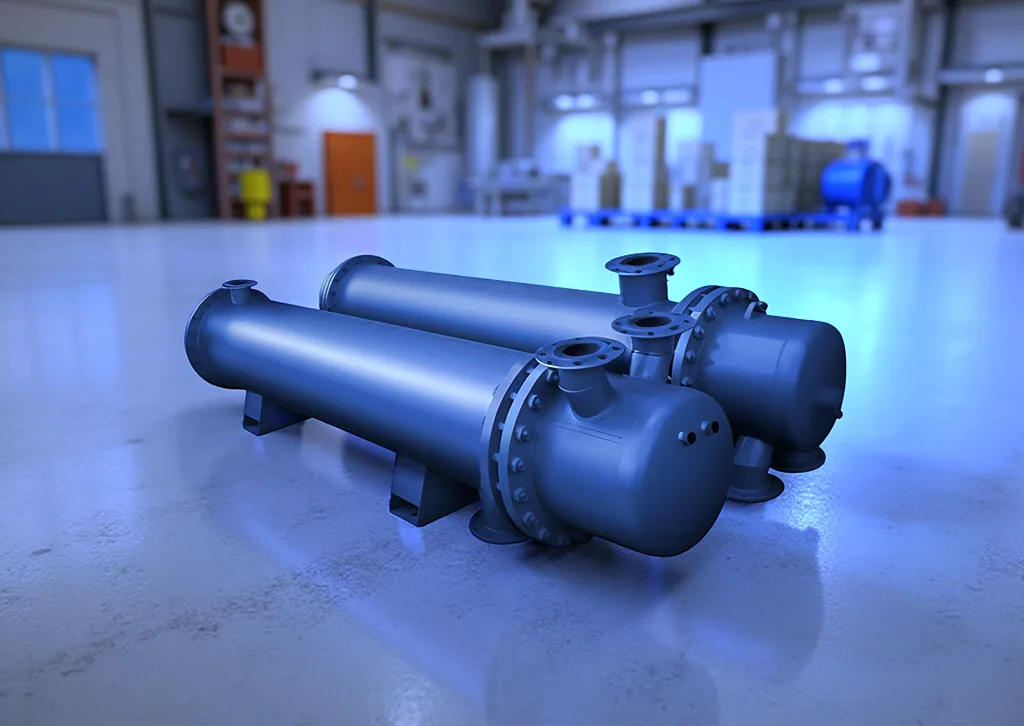

Как устроены кожух и трубный пучок

Внутри корпуса размещён трубный пучок: одна среда движется по трубам, другая — в межтрубном пространстве. Тепло проходит через стенки труб, а перегородки направляют поток по кожуху и поддерживают требуемую скорость. Число ходов влияет на длину пути, теплоотдачу и гидравлическое сопротивление, поэтому его учитывают при расчёте.

У аппарата есть неподвижная часть, трубные решётки, камеры и патрубки. В зависимости от исполнения конструкция может допускать снятие крышки, осмотр труб или механическую очистку. Перед заказом BCF 03008 полезно зафиксировать ориентацию патрубков, габарит по длине, расположение опор и пространство для демонтажа крышки.

Параметры для расчёта BCF 03008

Для подбора нужны данные обоих контуров: что входит в аппарат, что выходит, какие среды проходят по трубам и по кожуху, каковы температуры на входе и выходе, расход, давление и требуемая мощность. Если один из потоков меняет состав или содержит гликоль, масло, паровой конденсат либо примеси, это указывают отдельно. Такие сведения влияют на материал и расчёт сопротивления.

Нужно также сообщить режим работы: постоянный он или переменный, сколько часов в сутки работает установка, есть ли пусковые нагрузки и какой допустим перепад давления. Для существующего узла пригодятся фото шильда, схема обвязки, размеры места и данные фактических замеров. По этим сведениям можно понять, подходит ли BCF 03008 или требуется другой типоразмер BCF.

• среды и их концентрации на обеих сторонах;
• температуры входа, выхода и расчётная нагрузка;
• расходы, рабочее и испытательное давление;
• диаметры, типы присоединений и направление патрубков;
• ограничения по длине, высоте, опорам и обслуживанию.

Температуры, расход и тепловая нагрузка

При переменной нагрузке важно указать минимальный и максимальный режим. Аппарат, рассчитанный только на пиковое значение, может работать неустойчиво при малом расходе, а слишком маленький запас приведёт к недогреву в самый холодный или загруженный период. Инженер сопоставляет режимы с поверхностью, скоростью в трубах и допустимым сопротивлением.

Материалы и совместимость со средой

Нельзя переносить материал прежнего аппарата в новый проект без проверки. Одинаковое название среды не означает одинаковую агрессивность: состав воды на разных объектах отличается, а моющие растворы могут воздействовать на трубный пучок сильнее рабочего потока. В заявке указывают концентрации присадок, качество подготовки воды и предполагаемый способ очистки.

Давление, ходы и гидравлическое сопротивление

Рабочее давление задаёт требования к кожуху, трубам, камерам, прокладочным соединениям и арматуре. При подборе разделяют нормальный режим, пусковые скачки и испытательное давление. Если насос создаёт высокий напор, его нельзя компенсировать случайным дросселированием: проверяют допустимое сопротивление каждого контура и рабочую точку системы.

Подключение и размещение на объекте

До покупки сверяют условный проход, фланцы или резьбу, направление потоков и высоту присоединений. Патрубки должны совпасть с проектной обвязкой либо иметь понятное решение по переходам. Нельзя передавать на корпус усилия от тяжёлых труб: предусматривают отдельные опоры, компенсаторы и доступ к крепежу.

Очистка, контроль и срок службы

Периодичность очистки зависит от качества среды, скорости потока и допустимого падения производительности. Признаки загрязнения — постепенное снижение температуры на выходе, рост перепада давления и необходимость увеличивать расход насоса. При таких симптомах сначала сравнивают текущие показатели с исходными, проверяют фильтры и только затем планируют вскрытие.

Чем заменить BCF 03008 при изменении режима

Если нагрузка выросла, изменилась среда или не хватает места для штатной длины, рассматривают другой типоразмер BCF либо аппарат с иным количеством ходов и поверхностью. Замена не должна строиться на совпадении диаметра патрубка: этот параметр показывает лишь часть совместимости. Новый вариант пересчитывают по тепловой и гидравлической задаче.

Когда требуется компактность, частое вскрытие или высокая ремонтопригодность, инженер сравнивает кожухотрубное исполнение с другими конструктивными решениями. При этом учитывают загрязняемость, доступность запасных частей, материалы, давление, температурный график и стоимость остановки. Переход на другой принцип теплообмена допустим только после проверки всей системы.

Для точного аналога отправьте обозначение установленного аппарата, фото, схему и фактические режимы. Если BCF 03008 подходит по тепловой нагрузке, но не проходит по монтажу, можно отдельно проработать патрубки и опоры. Если не подходит по мощности, выбирают соседнюю модель по расчёту, а не по ближайшему номеру.

Как оформить заказ на теплообменник BCF

В сообщении укажите нужную модель, назначение узла и данные обоих контуров. Для запроса «купить кожухотрубный теплообменник BCF 03008» желательно приложить шильд или ссылку на исходный проект, фотографии патрубков и размеры доступного места. Если часть сведений отсутствует, инженер обозначит, какие параметры нужно уточнить для расчёта.

После проверки режимов можно согласовать исполнение, присоединения, материалы, опоры и способ поставки. Для замены действующего аппарата отдельно сверяют возможность остановки, слив сред и последовательность пусконаладки. Изготовим и поставим решение под вашу задачу, если стандартное исполнение не закрывает ограничения объекта.

Для теплообменника на действующей линии заранее уточняют порядок вывода оборудования из работы, наличие байпаса и возможность опрессовки после монтажа. Это помогает согласовать не только аппарат, но и безопасную последовательность переключения контуров. При сезонной эксплуатации отдельно проверяют защиту от замерзания и удаление воздуха перед запуском.

Расчёт инженером выполняется за 30 минут после получения достаточных исходных данных. В наличии — срок отгрузки подтвердим за 30 минут; гарантия по договору. Напишите в чат, чтобы проверить BCF 03008, подобрать соседний типоразмер или рассчитать аппарат под фактический режим.
