ЗИП для кожухотрубных теплообменников

В разделе 39 позиций: 20 трубных систем, 8 калачей и 11 переходов для кожухотрубных подогревателей.

Три группы вынесены в отдельные страницы каталога: трубные системы, калачи и переходы.

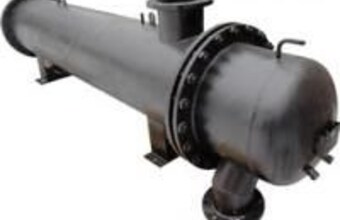

В карточках трубных систем площадь нагрева варьируется от 6,3 до 108,0 м², а число латунных трубок составляет от 68 до 792 штук.

Для разных обозначений указана длина трубок 2000 или 3000 мм, поэтому при замене сверяют не только площадь, но и длину трубок.

Предусмотрены исполнения ПП1 и ПП2, а в обозначениях встречаются окончания -2 и -4.

Примеры крайних размеров: ПП2-6-0,2-2 имеет площадь 6,3 м² и 68 трубок, а ПП1-108-0,7-4 рассчитан на площадь 108,0 м² с количеством латунных трубок 792.

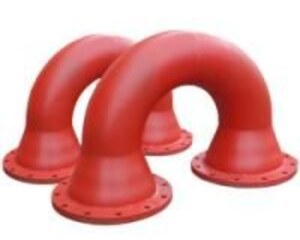

Калачи соединяют секции по парным номерам от 01-02 до 15-16; Dн корпуса варьируется от 57 до 325 мм, Ду патрубка составляет от 50 до 300 мм.

У каждой позиции рабочее давление указано 1,0 МПа, рабочая температура равна 150 °C, для каждой позиции указан срок службы 15 лет.

• 01-02: Dн 57 мм, Ду патрубка 50 мм, цена 2 448 ₽.
• 07-08: Dн 114 мм, Ду патрубка 100 мм, цена 5 616 ₽.
• 15-16: Dн 325 мм, Ду патрубка 300 мм, цена 44 784 ₽.

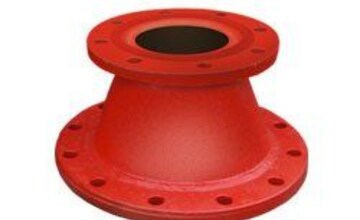

Переходы соединяют участки с разными диаметрами: в карточках Dн корпуса указан от 57 до 530 мм, а Ду патрубка от 45 до 426 мм.

Масса изделий составляет от 5,5 до 76,3 кг, цена начинается с 1 152 ₽ за пару 01-02.

• 01-02 имеет размеры 57х45 мм и массу 5,5 кг.
• 15-16 имеет размеры 325х219 мм и массу 43,0 кг.
• 21-22 имеет размеры 530х426 мм и массу 76,3 кг.

Для трубной системы укажите обозначение ПП, площадь, длину трубок и число ходов, указанное в модели.

Для калача нужны номер пары, Dн корпуса и Ду патрубка, а для перехода добавьте размеры обоих присоединений и массу, если она важна для монтажа.

При ремонте кожухотрубного теплообменника сначала определите узел, а затем сверяйте деталь с чертежом и параметрами аппарата. Трубная система отвечает за движение среды: перед заменой проверяют длину трубы, число ходов, посадку в трубной доске и доступ для извлечения пучка. Калач или переход выбирают по паре секций, диаметрам и типу фланцевого соединения. Кожух, трубный пучок и присоединительные элементы должны соответствовать одной схеме, чтобы монтаж не потребовал переделки обвязки. При высоком износе узла заранее уточните доступ к корпусу и возможность вывода трубного пучка без демонтажа соседних участков.

Если нужно подобрать деталь вместо установленной, сообщите менеджеру модель оборудования, назначение контура, рабочие температуры и давление. Фотография шильдика, фланца и места установки ускорит проверку. Специалист сопоставит размеры, материал трубы, способ крепления и допустимую нагрузку. Такой порядок помогает выбрать нужный тип комплектующего для ремонта, сохранить надёжность узла и уменьшить риск негерметичности после установки. Для расчёта достаточно указать, что именно меняется, размеры и количество; стоимость и сроки согласуются после проверки данных.
