Двухходовые кожухотрубные теплообменники — подбор по режиму за 30 минут

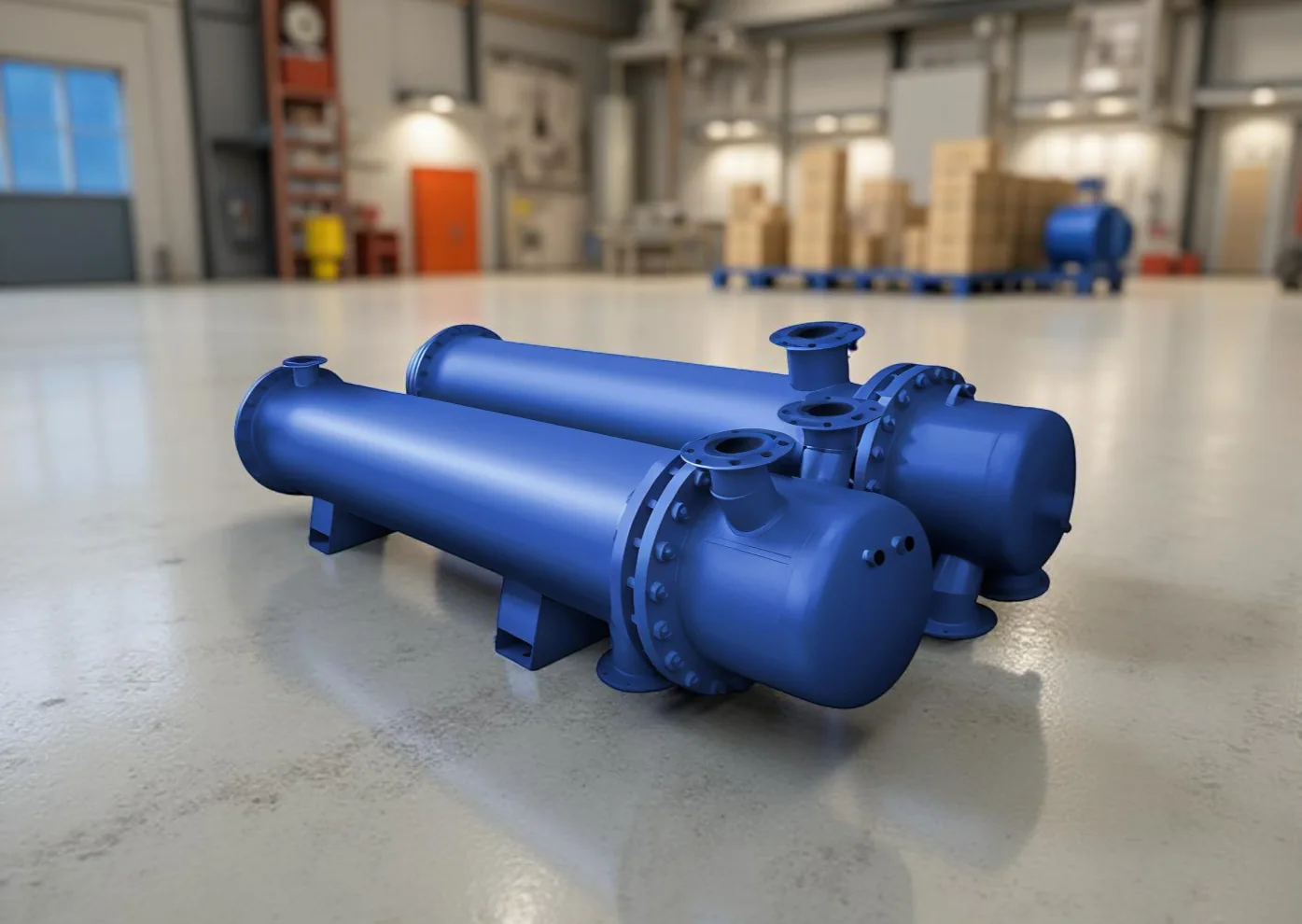

Когда нужен двухходовой аппарат

Двухходовая схема меняет движение теплоносителя внутри трубного пучка: среда проходит рабочую длину в одном направлении, разворачивается в камере и возвращается по второй группе труб. Поэтому двухходовой кожухотрубный теплообменник может дать более интенсивный теплообмен при сопоставимой длине корпуса, но одновременно увеличить гидравлическое сопротивление. Такой вариант выбирают не по одному слову в названии, а по балансу мощности, расхода и напора насоса.

Исполнение подходит для нагрева воды, охлаждения технологической жидкости, утилизации тепла и других задач, где среды разделены стенкой труб. В каталоге есть кожухотрубные аппараты разных серий и размеров; фактическую схему конкретной позиции нужно сверять с паспортом или чертежом.

Как работает схема с двумя ходами

В одноходовом аппарате поток проходит трубную часть один раз. В двухходовом теплоноситель возвращается через перегородку в передней или задней камере, а число параллельных труб на один проход становится меньше. Скорость потока обычно возрастает, что помогает поддерживать теплоотдачу и уменьшает риск оседания загрязнений при подходящем режиме.

Поворотный элемент, перегородка и трубная решётка должны быть рассчитаны на рабочее давление и температурное расширение. На чертеже смотрят расположение патрубков, направление входа и выхода, доступ к крышке, а также возможность обслуживания трубного пространства. Если в обозначении модели нет явного указания на ходы, это не означает, что аппарат автоматически является двухходовым.

Подбор по тепловой нагрузке

Сначала определяют, сколько тепла нужно передать: нагрузку указывают в кВт или другой принятой единице, отдельно для рабочего и пикового режима. Затем задают температуры на входе и выходе обеих сред, расходы и их физические свойства. По этим данным рассчитывают требуемую поверхность теплообмена и проверяют, выдерживает ли выбранная схема нужный режим без чрезмерного перепада давления.

Трубное и межтрубное пространство

В кожухотрубном аппарате один теплоноситель идёт внутри труб, второй — по межтрубному пространству. Среду с большим давлением часто направляют в трубы, но окончательное решение зависит от температуры, коррозионности, загрязнённости и требований к очистке. Для вязких жидкостей важно не потерять расход из-за слишком большого сопротивления; для воды — не допустить условий, при которых быстро появляется накипь.

При двух проходах меняются скорость и распределение потока по каналам. Поэтому одинаковая площадь теплообмена не гарантирует одинаковый результат у одноходовой и двухходовой модификаций. В расчёт включают потери в патрубках, камерах, повороте и подключённой арматуре, а не только сопротивление прямых труб.

Материалы и совместимость сред

Материал труб выбирают по составу жидкости, температуре и допустимой коррозии. Для водяных контуров важны жёсткость, кислород, хлориды и наличие механических частиц; для масла — вязкость и температура плёнки. Углеродистая сталь, нержавеющие сплавы и другие исполнения имеют разную стойкость и стоимость, поэтому заменять материал без пересчёта нельзя.

Также проверяют прокладки, сварные соединения, трубную решётку и корпус. Если в контуре есть гликоль, присадки или продукт технологического процесса, их концентрацию указывают отдельно. Для газа дополнительно оценивают плотность, допустимую скорость и риск конденсации. Совместимость должна подтверждаться всем узлом, а не только трубами.

Какие исполнения представлены

Для подбора можно рассматривать серии FUNKE, кожухотрубные теплообменники Alfa Laval Cetecoil и Cetetube, водоводяные подогреватели ВВП, а также компактные аппараты и ТТАИ. Это разные конструктивные группы, поэтому одинаковое назначение не делает их взаимозаменяемыми. Одни позиции рассчитаны на типовые водяные режимы, другие — на промышленную нагрузку, масло, хладагент или специальную компоновку.

Двухходовая схема может быть частью линейки, но её подтверждают по документации конкретного исполнения. При сравнении смотрят не только на марку и длину корпуса, но и на площадь, диаметр труб, число труб в проходе, патрубки, рабочее давление и материал. Так витрина помогает найти направление подбора, а итоговое решение принимается после сверки режима.

Подключение и размещение

Перед заказом измеряют место установки, расстояние до стен, высоту снятия крышки и путь демонтажа. Указывают диаметр и стандарт присоединений, расположение опор, направление потоков и необходимость дренажа. Патрубки не должны создавать нагрузку на корпус: трубопроводы поддерживают отдельными опорами, а компенсируют температурное расширение предусмотренными элементами системы.

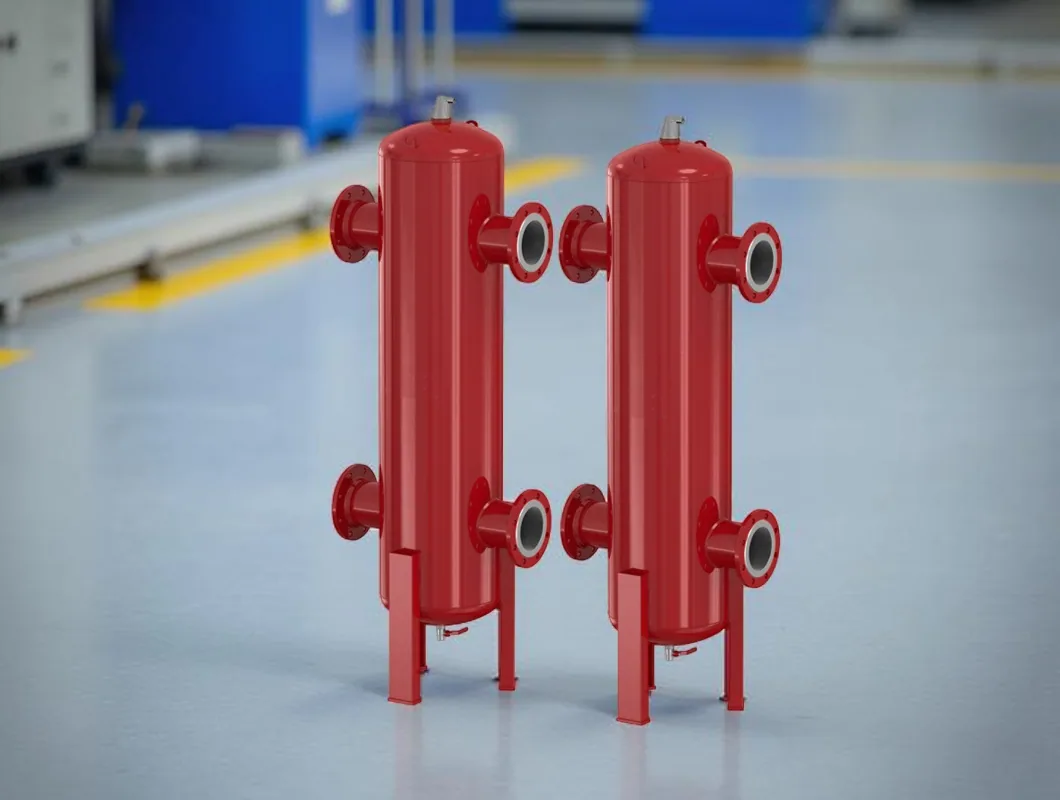

Горизонтальная и вертикальная установка влияют на удаление воздуха, слив и доступ к трубному пучку. Для загрязняющихся сред предусматривают фильтр или грязевик до аппарата, запорную арматуру и возможность промывки. При монтаже сверяют стрелки потока и не меняют местами трубный и межтрубный контуры без проверки расчёта.

Очистка и обслуживание труб

Отложения уменьшают проходное сечение, повышают сопротивление и ухудшают передачу тепла. Периодичность очистки зависит от воды, масла или технологической среды, скорости потока и качества предварительной фильтрации. Для разборного кожухотрубного исполнения заранее оставляют место для снятия крышки и извлечения пучка; для неразборного варианта уточняют допустимую химическую промывку.

Перед промывкой проверяют материал труб, уплотнения и совместимость реагента, затем контролируют концентрацию, температуру и время контакта. Жёсткий инструмент применяют только там, где он не повредит поверхность. После обслуживания аппарат промывают, удаляют воздух, постепенно поднимают давление и фиксируют перепад до и после запуска.

Проверка гидравлики

Два хода полезны только тогда, когда насос обеспечивает необходимый расход с учётом всех сопротивлений. В расчёте сопоставляют допустимый перепад на трубной и межтрубной стороне с напором насоса, арматурой, фильтром и трубопроводом. Если сопротивление чрезмерно, можно рассмотреть другую площадь, большее число параллельных труб, иной диаметр или одноходовую схему.

На работающей установке измеряют давление до и после аппарата, температуры входа и выхода и фактический расход. Падение мощности при чистом фильтре может указывать на завоздушивание, неверное направление потока или недостаточный насос. Измерения полезнее предположения по габаритам и позволяют понять, соответствует ли двухходовой режим проектному.

Чем заменить двухходовой теплообменник

Если по месту не проходит нужный корпус или насос не имеет запаса, сравнивают трёхходовую конструкцию, одноходовую модификацию с большей поверхностью, другой диаметр патрубков или кожухотрубный аппарат иной серии. Для чистых водяных сред иногда рассматривают пластинчатое исполнение, но оно требует отдельной проверки по загрязнённости, давлению, температуре и доступу для обслуживания.

Замена не сводится к совпадению мощности в каталоге. Нужно сохранить рабочий температурный график, материалы, направление потоков, присоединения и допустимые потери давления. Если аппарат входит в существующий узел, полезно приложить паспорт, фото шильда, схему обвязки и результаты замеров.

Что передать инженеру для расчёта

Для точного подбора сообщите назначение, среды, нагрузку, температуры на входе и выходе, расходы, давление и желаемое число ходов. Добавьте габаритные ограничения, диаметр патрубков, материал, способ установки и требования к очистке. Для замены укажите модель старого аппарата и причину замены: недобор температуры, высокий перепад, течь или изменение режима.

Инженер сопоставит режим с доступными кожухотрубными сериями, проверит тепловую и гидравлическую часть и предложит согласованное исполнение. Расчёт выполняется за 30 минут; при необходимости изготовим и поставим аппарат под вашу задачу. В наличии — срок отгрузки подтвердим за 30 минут, гарантия по договору.

Заявка на подбор

Передайте исходные данные через чат: достаточно начать с назначения аппарата и двух известных параметров, а недостающие значения инженер уточнит. Для действующей системы особенно полезны температуры до и после теплообменника, давление и фото подключения.
