Теплообменник для воздушного отопления — подбор инженером за 30 минут

Как работает воздушное отопление

В воздушной системе тепло передаётся не напрямую помещению, а потоку воздуха. Нагретый теплоноситель проходит по каналам теплообменника, а вентилятор перемещает воздух через поверхность нагрева. Поэтому теплообменник для воздушного отопления выбирают одновременно по тепловой нагрузке и аэродинамике.

Аппарат должен обеспечить нужную температуру без чрезмерного перепада давления. Если поверхность мала, воздух не прогревается; если каналы узкие или загрязнены, растёт нагрузка на вентилятор.

Какие параметры нужны для подбора

Начните с расхода воздуха в м³/ч или кг/ч. Затем нужны температура воздуха до и после нагрева, температура теплоносителя на подаче и обратке, мощность и продолжительность работы. Для наружного воздуха укажите расчётную зимнюю температуру и долю рециркуляции.

Водяной контур и температурный график

Чаще всего воздушный нагреватель работает от водяного контура. Проверяют температуру подачи и обратки, расход, давление, качество теплоносителя и возможности насоса. При одинаковой мощности разные графики дают разную площадь теплообмена.

Если используется гликоль, его концентрацию сообщают при расчёте: меняются вязкость, сопротивление и теплоотдача. Для наружного воздуха отдельно оценивают защиту от замерзания, циркуляцию и автоматику.

Расчёт мощности по воздуху

Тепловую нагрузку связывают с расходом воздуха, его теплоёмкостью и разностью температур до и после нагревателя. Учитывают подсос, рециркуляцию, теплопотери канала и режим размораживания. Расчёт по площади помещения или мощности котла даёт только грубую оценку.

Для равномерного прогрева проверяют поток по лицевой поверхности. Инженер сопоставляет мощность, фронтальное сечение, напор вентилятора и условия монтажа.

Пластинчатые аппараты в составе установки

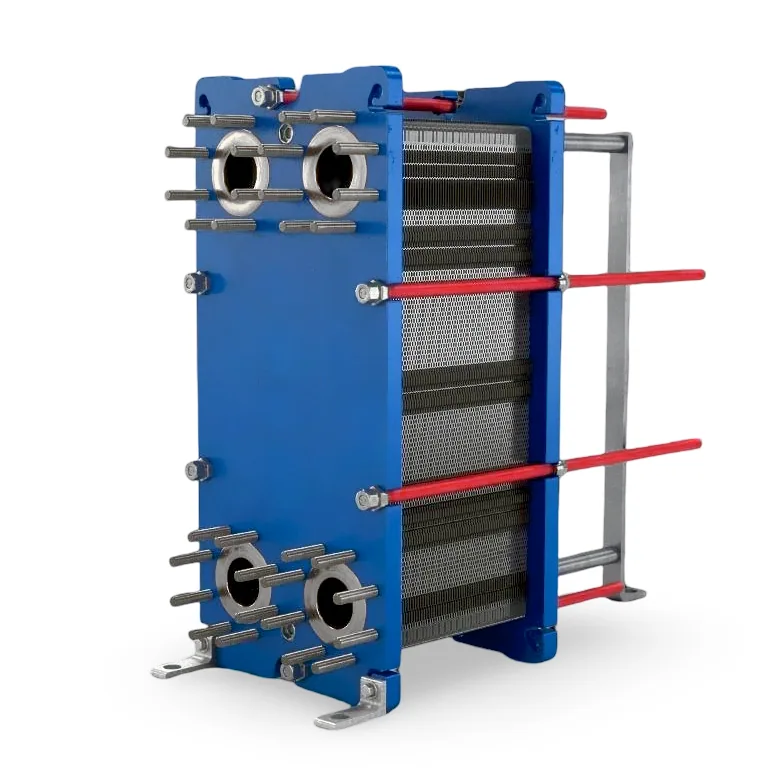

Пластинчатые теплообменники передают тепло между двумя жидкостными контурами, например отделяют контур котла от контура воздухонагревателя. Они компактны, а площадь разборной конструкции меняется числом пластин. Конкретную модель сопоставляют со средами, нагрузкой и присоединениями.

Важно не путать теплообменник жидкость–жидкость с воздушным калорифером. Пластинчатый аппарат не ставят в поток воздуха без специального расчёта: воздушная сторона требует другой геометрии и схемы обвязки.

Как выбрать исполнение и материалы

Для подготовленной воды важны поверхность, давление и присоединения. При жёсткой воде и механических частицах предусматривают фильтрацию и обслуживание. Материал пластин и уплотнений согласуют с температурой, составом среды и режимом, а не выбирают по одному названию.

Разборное исполнение удобно для промывки. Паяный аппарат компактен, но не разбирается для механической очистки. Решение зависит от воды, места, требований к ремонту и допустимого простоя.

Сопротивление воздуха и воды

У узла есть два ограничения: сопротивление среды внутри аппарата и сопротивление воздуха в установке. Рост перепада давления уменьшает расход и может вывести вентилятор или насос за рабочую точку. Поэтому указывают желаемую мощность и доступный напор.

При параллельных ветвях проверяют балансировку. Клапан, насос, вентилятор и фильтр рассматривают как единый узел.

Автоматика и защита от замерзания

Автоматика поддерживает температуру воздуха, регулирует подачу и реагирует на датчики в канале. Для наружного воздуха нужны термостат защиты от замерзания, контроль вентилятора и блокировка подачи холодного воздуха при остановке циркуляции.

При пуске управление открывает клапан и запускает насос в согласованной последовательности. Настройки проверяют на минимальном и максимальном расходе.

Монтаж в канале и обвязка

До заказа проверяют сечение канала, направление воздуха, место для ревизии и расстояния до труб. Воздух должен проходить через поверхность равномерно. Трубопроводы фиксируют отдельно, чтобы нагрузка от арматуры не передавалась на патрубки.

На водяной стороне предусматривают запорную арматуру, воздухоотводчик, слив и фильтр. После монтажа удаляют воздух и контролируют температуры, расход, перепад давления, вентилятор и герметичность.

Ошибки при выборе теплообменника

• мощность считают по котлу, не проверяя расход воздуха;
• не сообщают зимнюю температуру и получают недостаточный нагрев;
• сравнивают аппараты только по диаметру патрубка;
• не учитывают гликоль, фильтр и качество воды;
• не оставляют место для обслуживания;
• подменяют расчёт фотографией модели.

Передайте схему, режимы и габариты через чат. Инженер выполнит расчёт за 30 минут, проверит насос, вентилятор и автоматику. В наличии — срок отгрузки подтвердим за 30 минут; гарантия по договору.

Что указать для точного подбора

Для нового узла пришлите расход воздуха, температуры, мощность, параметры теплоносителя, давление, доступный напор и эскиз места. Для замены добавьте фото шильда, размеры, соединения и данные фактической работы. Если часть сведений неизвестна, сообщите назначение и симптомы.

По данным проверяют тепловой баланс, скорости, сопротивление, материалы и запас. Если стандартная позиция не закрывает требования, изготовим и поставим решение под вашу задачу. Подбор по параметрам безопаснее выбора по виду.

Подбор и поставка оборудования

Сначала фиксируем назначение узла: нагрев приточного воздуха, рециркуляция, воздушное отопление или разделение водяных контуров. Затем сверяем режимы, исполнение, присоединения и обслуживание. Так исключается аппарат с подходящей мощностью, но неподходящей температурой или сопротивлением.

Отправьте данные в чат — инженер выполнит расчёт за 30 минут. Для замены достаточно шильда и схемы, для нового проекта нужны режимы. В наличии — срок отгрузки подтвердим за 30 минут; при нестандартной задаче изготовим и поставим исполнение после согласования.

При сравнении нескольких вариантов смотрят на рабочую точку, а не только на номинальную мощность. Уточните, должен ли узел работать постоянно или сезонно, есть ли резервный насос, как очищается фильтр и кто обслуживает автоматику. Эти сведения помогают заложить разумный запас без лишнего увеличения габаритов.

После согласования инженер фиксирует выбранную схему, материалы, присоединения и условия эксплуатации. Такое описание пригодится монтажникам и при последующей замене: по нему проще проверить, что новый аппарат действительно соответствует воздушному отоплению, а не только внешне похож на прежний.
