Пластинчатые теплообменники 100 кВт для отопления — подбор по режиму

Что означает мощность 100 кВт

Мощность 100 кВт — это ориентир по передаче тепла, а не универсальная характеристика любой модели. Один и тот же пластинчатый теплообменник при разных температурах и расходах даст разный результат. Поэтому теплообменник 100 квт для отопления выбирают после проверки двух контуров: греющего и нагреваемого.

В рабочем проекте важно указать, какая нагрузка нужна постоянно, а какая возникает только в пиковом режиме. Для отопления здания также учитывают график регулирования: при погодозависимой автоматике температура меняется, и запас по поверхности может оказаться полезнее, чем формальное совпадение с 100 кВт.

Какие параметры нужны для расчёта

Для подбора передайте температуры на входе и выходе с обеих сторон, расчётный расход, допустимое рабочее давление и вид сред. Если один контур заполнен водой, а второй — раствором гликоля, это влияет на теплоёмкость, вязкость и сопротивление каналов. Для горячей воды дополнительно уточняют качество воды и наличие фильтра.

• тепловая нагрузка и режим работы, включая минимальный и максимальный сценарий;
• температуры подачи и обратки по каждому контуру;
• расходы или данные насоса, допустимая потеря давления;
• среды, концентрация незамерзающей жидкости и требования к материалам;
• диаметр, расположение патрубков и доступное место для монтажа.

Если часть данных неизвестна, подойдут фото шильда, схема узла и показатели существующей системы. По ним можно восстановить исходный режим и проверить, действительно ли нужна нагрузка 100 кВт.

Паяный или разборный аппарат

Паяный вариант компактен, не требует подтяжки пакета и удобен в закрытом отопительном узле с чистым теплоносителем. Он подходит, когда габариты ограничены, а обслуживание выполняют промывкой по месту. При выборе проверяют материал пластин и припоя, допустимое давление и температуру, а также размер присоединений.

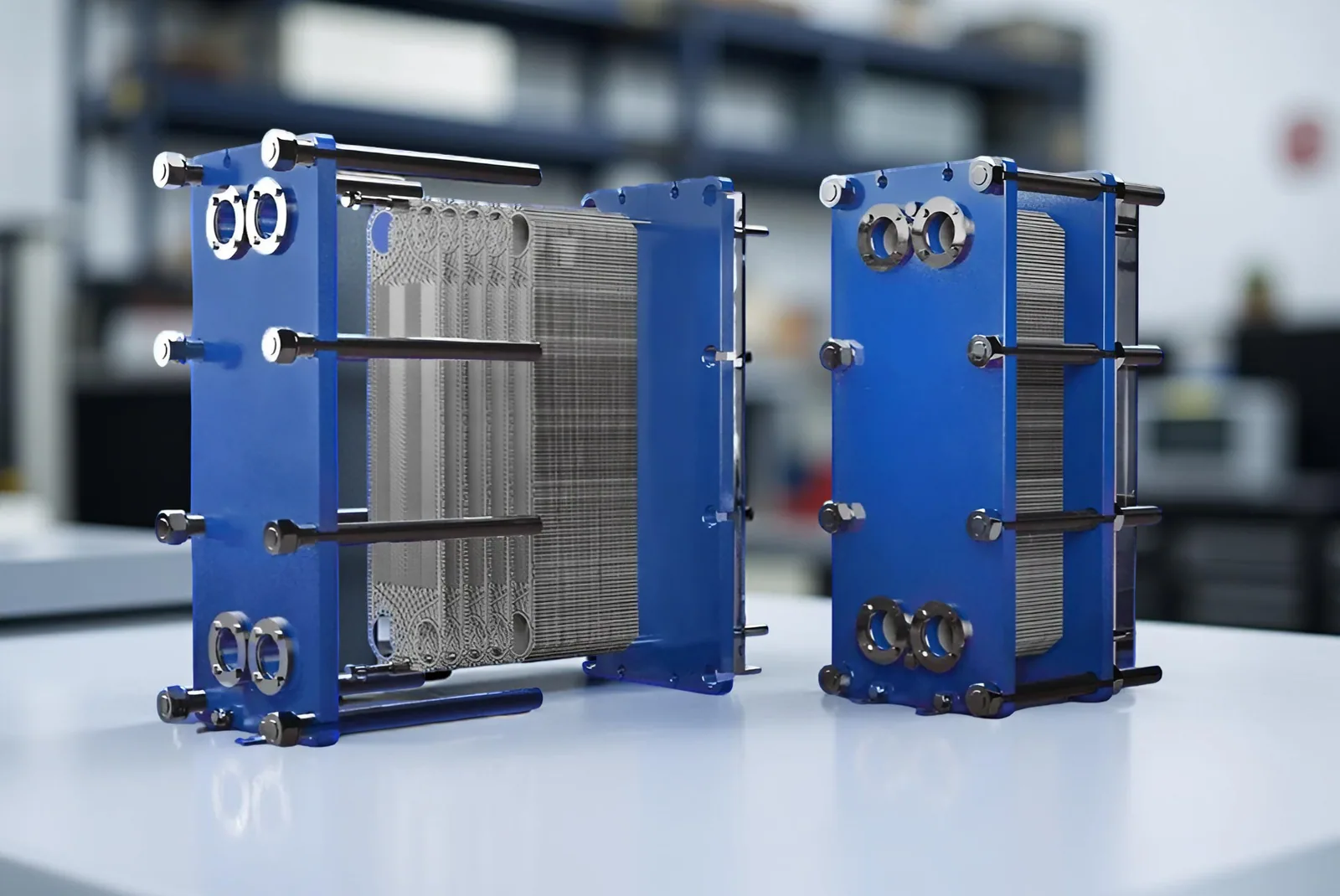

Разборный пластинчатый теплообменник состоит из плит, уплотнений и рамы. Его выбирают там, где важны доступ к каналам, возможность механической мойки или изменение мощности добавлением пластин. При этом нужно оставить место для разборки, определить схему ходов и согласовать материал уплотнений с теплоносителем. Витрина включает оба типа, но окончательное исполнение зависит от режима.

Как проверить расчёт на отопительный контур

Начинают с теплового баланса: мощность связана с расходом, теплоёмкостью и разностью температур. Затем оценивают площадь теплопередачи и скорость движения среды в каналах. Слишком малый аппарат не даст нужную температуру на выходе, а чрезмерный увеличит стоимость, габариты и иногда приведёт к неустойчивой работе на малой нагрузке.

Для режима 100 кВт необходимо сравнить не только паспортную цифру, но и температурный напор. При близких температурах контуров потребуется большая поверхность, чем при заметной разнице. Инженер также проверяет запас на загрязнение и сезонное изменение режима, чтобы отопление сохраняло производительность после запуска.

Температурный график и фактическая нагрузка

Надпись «100 кВт» не означает, что аппарат всегда работает на предельной мощности. В отопительном узле нагрузка меняется в течение сезона, а автоматика регулирует расход или температуру греющей среды. Для подбора полезно указать номинальный режим и нижнюю точку, при которой система должна сохранять устойчивое регулирование.

Если теплообменник подключается к котлу, тепловому пункту или сети горячей воды, отдельно фиксируют график источника. Для низкотемпературного отопления важна температура обратки: она определяет средний температурный напор и может изменить требуемый размер аппарата. Для радиаторного контура и тёплого пола один и тот же номинал не гарантирует одинакового результата.

Расход, гидравлическое сопротивление и насос

Теплообменник передаёт тепло только при достаточном расходе, но его каналы создают сопротивление. Если заложить слишком большой перепад давления, существующий насос не обеспечит режим; если сделать каналы чрезмерно свободными, ухудшится скорость потока и возрастёт поверхность. Расчёт должен учитывать обе стороны аппарата, а не только контур с котловой водой.

Перед заменой полезно снять давление до и после фильтра, проверить фактический расход и состояние сетчатого элемента. Забитый фильтр часто принимают за недостаточную мощность теплообменника. Для разборной модели также проверяют равномерность затяжки пакета и отсутствие байпаса мимо аппарата.

Подключения и место в узле

Даже правильно рассчитанный теплообменник 100 кВт может не подойти по монтажу. Сверяют диаметр и тип резьбы или фланца, направление потоков, расстояния до запорной арматуры и место для демонтажа. Патрубки должны быть нагружены трубопроводом минимально; при необходимости предусматривают опоры и компенсируют тепловое расширение.

Пластинчатый аппарат устанавливают с учётом стрелок потока и схемы ходов. Перед ним ставят фильтр, а для обслуживания оставляют доступ к соединениям. Нельзя ориентироваться только на ширину и высоту из карточки: длина патрубков, арматура и пространство для ключа тоже входят в монтажный габарит.

Материалы пластин и уплотнений

Для обычной подготовленной воды часто применяют нержавеющие пластины, но совместимость определяется составом среды и температурой. Растворы этиленгликоля и пропиленгликоля требуют учёта концентрации и вязкости. Уплотнения подбирают по температурному диапазону и химической стойкости, иначе возможны разбухание, потеря эластичности и течь.

В паяном аппарате дополнительно оценивают совместимость припоя с водой и рабочей температурой. В разборном варианте материал уплотнения и профиль канала должны соответствовать конкретной раме. Если в системе есть подпитка сырой водой, морская вода или реагенты, это нужно сообщить до расчёта, а не после выбора модели.

Новый узел или замена существующего

Для нового узла инженер сопоставляет теплообменник с насосом, клапаном, фильтром, расширительным баком и автоматикой. Это помогает избежать ситуации, когда аппарат рассчитан на 100 кВт, но регулирующий клапан или насос ограничивает систему. В проекте заранее фиксируют точки измерения температуры и давления.

При замене сначала переписывают маркировку старого аппарата, фотографируют патрубки и измеряют межосевые расстояния. Номинальная мощность прежней модели полезна, но не заменяет проверку режима: после утепления здания, смены котла или изменения расхода исходные условия могли стать другими. По собранным данным можно подобрать близкое по монтажу исполнение или предложить адаптацию обвязки.

Запуск и обслуживание

Перед запуском промывают трубопровод, очищают фильтр и проверяют затяжку соединений. Контуры заполняют без резкого гидроудара, выпускают воздух и постепенно выводят систему на рабочую температуру. После стабилизации сравнивают подачу и обратку, давление и перепад на теплообменнике с расчётными значениями.

Падение производительности обычно связано с загрязнением каналов, завоздушиванием, недостаточным расходом или изменением режима источника. Паяные модели очищают подходящим способом по инструкции, разборные при необходимости открывают и осматривают. Периодичность обслуживания зависит от воды и фильтрации, поэтому фиксируют исходные показатели сразу после ввода.

Что передать инженеру для подбора

Чтобы получить конкретную модель вместо приблизительной рекомендации, передайте нагрузку 100 кВт или её подтверждающий расчёт, температуры и расходы двух контуров, рабочее давление, среды, присоединения и размеры места. Для замены добавьте фото шильда и схему обвязки. Инженер выполнит расчёт за 30 минут, сравнит паяное и разборное исполнение и предложит аппарат, который впишется в систему.

• Нужен только типовой аппарат? Уточним совместимые модели из витрины.
• Режим нестандартный или данные неполные? Восстановим расчёт по схеме и фактическим замерам.
• Требуется поставка под объект? Изготовим и поставим решение под вашу задачу после согласования параметров.

Перед заказом подтвердите рабочие условия, направление потоков и доступность обслуживания. Это снижает риск получить аппарат, который формально близок к 100 кВт, но не обеспечивает нужную температуру или не подходит к существующим патрубкам.
