Пластины TS50M для Alfa Laval TS50-MFM и TS50-MFG — подбор по модели

Подбор пластин и уплотнений по межцентрам

Замерьте межцентровые расстояния пластины — найдём, какие пластины и уплотнения подойдут на замену.

Какие пластины подходят к TS50-MFM и TS50-MFG

Для Alfa Laval TS50-MFM и TS50-MFG нужна не просто пластина размера TS50, а элемент с подходящим рисунком гофры, расположением отверстий и зоной уплотнения. В обозначении исполнения важны буквы после индекса: они помогают отличить конфигурацию каналов и тип контакта с прокладкой. Поэтому перед заменой сверяют шильд теплообменника, маркировку старой детали и количество пластин в пакете.

Если маркировка читается частично, пришлите фотографию пластины с лицевой и обратной стороны. По изображению можно определить семейство, но окончательный подбор выполняют по модели, среде и нагрузке. Это снижает риск получить деталь, которая физически устанавливается, но меняет гидравлику узла.

Разница между TS50-MFM и TS50-MFG

Индексы TS50-MFM и TS50-MFG нельзя считать взаимозаменяемыми только по общей ширине и длине. Отличаться могут рисунок канала, угол входа потока, материал пластины и вариант уплотнения. От этого зависят проходное сечение, направление движения среды, сопротивление и фактическая производительность теплообменника.

При заказе укажите полный индекс, а не только «TS50M». Если в паспорте есть несколько обозначений, полезно сообщить их все: инженер сопоставит старую комплектацию с доступными позициями и предложит вариант без подмены маркировки. Для смешанного пакета отдельно проверяют, какие пластины стоят по краям, а какие образуют рабочие каналы.

Материал пластины и рабочая среда

Материал выбирают по температуре, давлению и химическому составу обеих сред. Для воды и обычных водных растворов часто рассматривают нержавеющую сталь, но наличие хлоридов, кислот, щёлочей, гликоля или механических примесей меняет требования. Нельзя подбирать лист только по названию модели: даже правильная геометрия не компенсирует несовместимость металла со средой.

Для заявки подготовьте сведения о продукте на горячей и холодной стороне, концентрации присадок, максимальной температуре, рабочем и испытательном давлении. Если аппарат работает на пищевом, технологическом или морском контуре, это также влияет на выбор поверхности и уплотнений. При неизвестном составе жидкости сначала согласовывают допустимый материал, а затем комплект.

Рисунок гофры и направление каналов

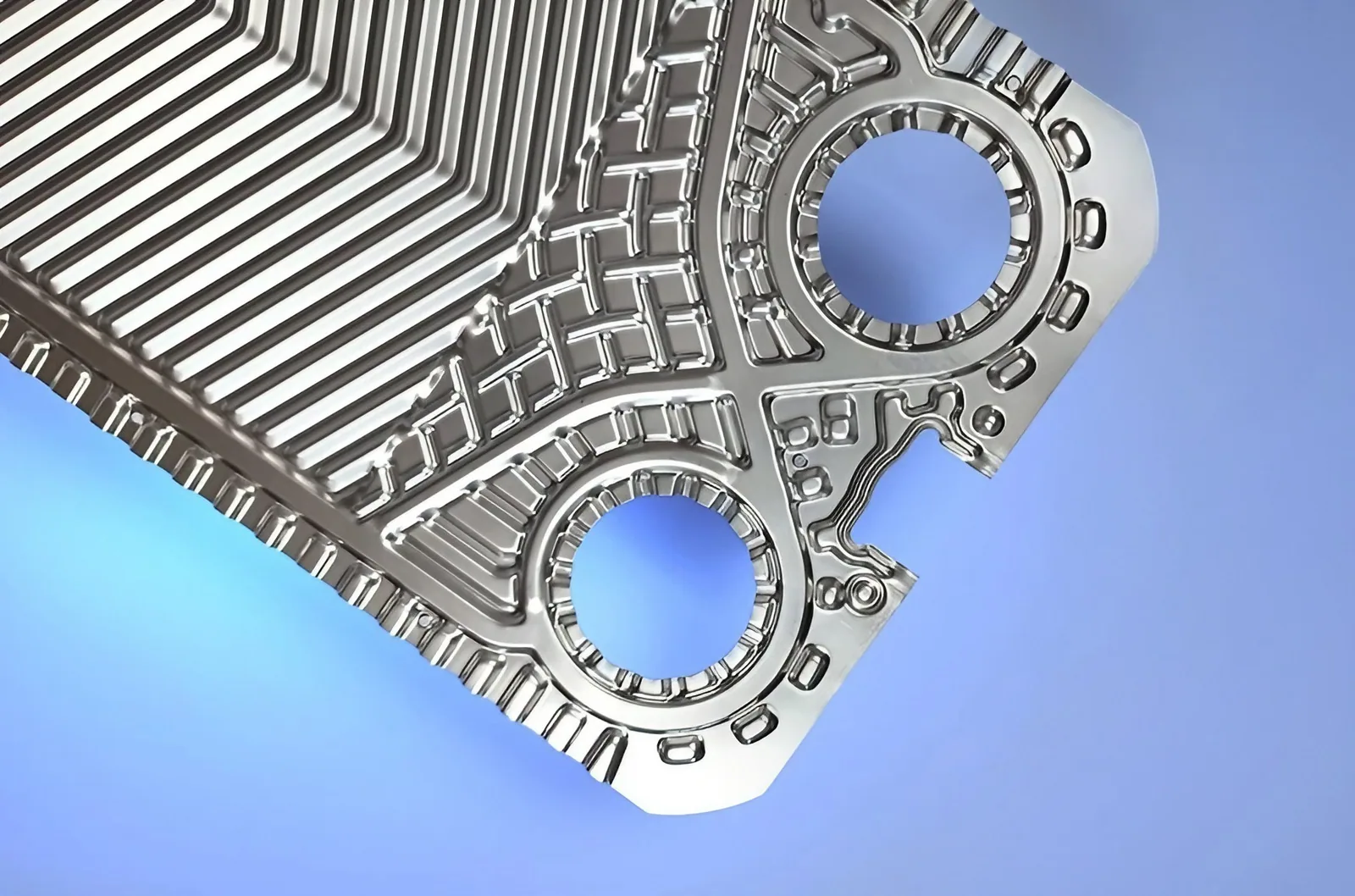

Гофрированная поверхность одновременно передаёт тепло и создаёт турбулентность. Высота и рисунок гофры определяют скорость потока, запас по загрязнению и перепад давления. В пакете пластины формируют каналы поочерёдно: если поставить деталь с другим рисунком или развернуть её неверно, изменится площадь контакта и распределение потока.

При разборке отмечают положение каждой пластины и направление маркировки. Перед сборкой очищают посадочные зоны, проверяют отверстия и не смешивают элементы от разных исполнений без расчёта. Если старый пакет уже неоднократно ремонтировался, лучше передать инженеру его схему и число каналов — это точнее, чем восстанавливать порядок по памяти.

Как рассчитать количество деталей

Количество пластин связано с тепловой нагрузкой, температурным графиком, расходами и допустимым сопротивлением. Для простой замены ориентиром служит фактический состав пакета, но при изменении насоса, среды или режима его нельзя переносить автоматически. Добавление пластин увеличивает поверхность и обычно снижает скорость в канале, а уменьшение пакета даёт обратный эффект.

В запросе укажите число пластин, если оно известно, либо длину пакета, размеры рамы и данные шильда. Для нового узла сообщите мощность, температуры входа и выхода, расходы обеих сторон и давление. Инженер выполнит расчёт за 30 минут и отделит случай замены одной детали от заказа полного комплекта.

Когда менять одну пластину, а когда пакет

Одна пластина подходит, если повреждение локальное, остальные элементы не имеют глубоких задиров, питтинга, деформации и следов перегрева. После вскрытия проверяют кромки отверстий, зоны уплотнения и ровность листа. Деталь с трещиной или проточенной поверхностью нельзя возвращать в рабочий пакет: течь может появиться после затяжки или при первом тепловом цикле.

Полный пакет разумнее рассматривать при массовой коррозии, повторных течах, неизвестной истории ремонта и заметной потере производительности. В таком случае вместе с пластинами пересматривают прокладки, направляющие и усилие стяжки. Состав поставки согласуют по фактической раме, чтобы не купить комплект, который не помещается между нажимными плитами.

Уплотнения и совместимость с пакетом

Пластина и прокладка работают как единая пара. Уплотнение должно соответствовать канавке, форме отверстий, температуре и химии среды; одинаковый внешний размер ещё не означает совместимость. При замене одной пластины сверяют посадку уплотнения, а при покупке пакета заранее определяют, входят ли прокладки в заказ или поставляются отдельно.

Материал эластомера выбирают по реальному режиму, а не по привычному обозначению. EPDM, NBR и другие исполнения по-разному ведут себя в горячей воде, маслах, растворах и при циклическом нагреве. Если причина старой течи не установлена, новый комплект сначала проверяют расчётом и осмотром рамного аппарата, иначе замена деталей не устранит источник проблемы.

Проверка перед заказом TS50M

К заявке приложите фото шильда, старой пластины, кромок отверстий и пакета в собранном виде. Добавьте габариты, если маркировка стёрта. По этим данным можно быстро отсеять похожие позиции и подтвердить, нужна одна пластина, комплект или дополнительная проверка теплообменника.

Монтаж и затяжка после поставки

Перед монтажом удаляют загрязнения с направляющих и плит, осматривают уплотнительные канавки и раскладывают пакет в исходной последовательности. Работу выполняют на разряженном и остывшем аппарате. Пластины не подбивают металлическим инструментом и не стягивают рывком: перекос рамы создаёт локальную нагрузку и может повредить кромку.

Размер стяжки контролируют по документации конкретного аппарата, а не универсальным числом. После сборки контур заполняют постепенно, выпускают воздух и проверяют герметичность на рабочем режиме. Если после замены вырос перепад давления или изменилась температура выхода, проверяют порядок каналов, фильтрацию и соответствие поставленной детали.

Промывка и ресурс пластин

Отложения уменьшают проходное сечение и ухудшают теплоотдачу, поэтому промывку планируют по росту перепада давления и падению производительности. Химический состав раствора согласуют с материалом пластины и прокладки, соблюдая концентрацию, температуру и время контакта. Агрессивная промывка без проверки совместимости способна повредить металл быстрее, чем исходное загрязнение.

Механическую очистку выполняют мягким инструментом, не оставляющим рисок на рабочей поверхности. После обслуживания пластины ополаскивают, осматривают и устанавливают только после удаления посторонних частиц. Фильтр перед аппаратом снижает риск повторного засорения, но не заменяет периодический контроль режима и качества теплоносителя.

Близкие позиции серии Alfa Laval TS

В каталоге рядом с TS50 представлены пластины Alfa Laval TS6, TS20 и TS35 с разными индексами исполнения. Они помогают сравнить варианты внутри одной линейки, но не являются автоматической заменой TS50-MFM или TS50-MFG. Совместимость подтверждают по аппарату, геометрии и режиму, а не по совпадению первых букв в названии.

Если нужного индекса нет в старой документации, не заказывайте деталь по фотографии без проверки. Передайте модель рамы, назначение, среды и размеры — инженер подберёт доступное исполнение или предложит изготовление и поставку под согласованную задачу. В наличии — срок отгрузки подтвердим за 30 минут; гарантия по договору.

Заказ пластин с проверкой инженера

Чтобы оформить подбор, сообщите модель теплообменника, индекс TS50-MFM или TS50-MFG, нужное количество, рабочие среды и причину замены. Для ремонта приложите фотографии и схему пакета. Инженер проверит геометрию, материал, прокладку и состав поставки, после чего подтвердит вариант и сроки.

Расчёт инженером за 30 минут удобен, когда требуется не просто купить одну пластину, а восстановить производительность узла. По согласованным данным можно изготовить и поставить решение под вашу задачу, сохранив исходную марку аппарата и не подменяя её другим шильдом.
