Паяный теплообменник Alfa Laval CB60AQ-40H — подбор и заказ

Для какой задачи нужен CB60AQ-40H

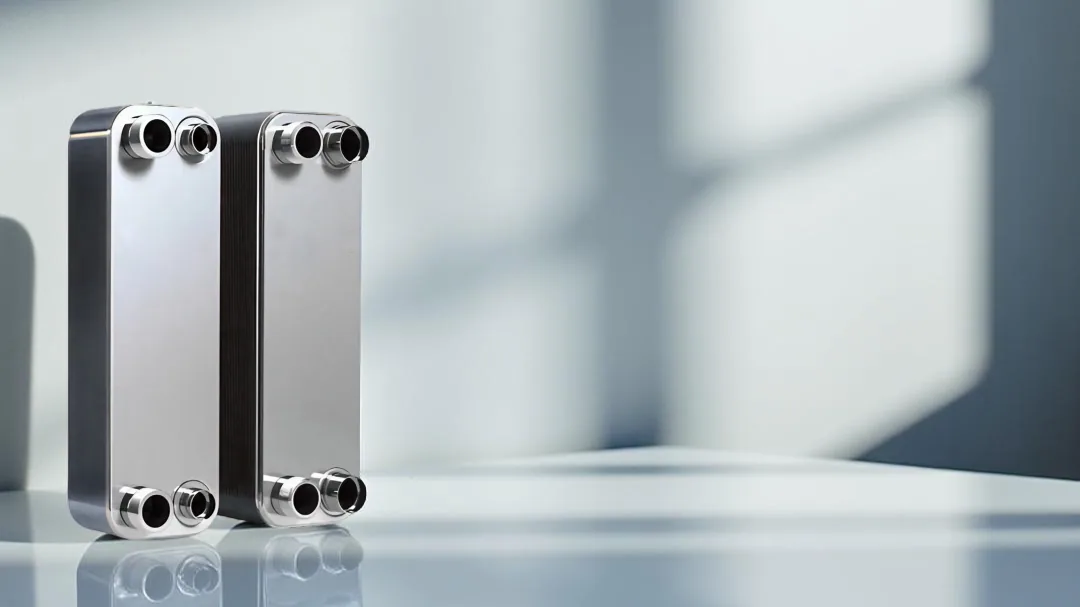

Alfa Laval CB60AQ-40H — компактный паяный пластинчатый аппарат для передачи тепла между двумя контурами. Его рассматривают для отопления, нагрева воды, охлаждения технологической среды и других узлов, где важны компактность и отсутствие разборной рамы. Само обозначение модели не заменяет расчёт: одинаковое число пластин может работать по-разному при другой температуре, среде или скорости потока.

Паяный теплообменник Alfa Laval CB60AQ-40H имеет смысл заказывать после проверки всей рабочей точки. Для горячей стороны фиксируют температуру на входе и выходе, расход и допустимое падение давления. Для холодной стороны нужны те же параметры. Затем сверяют материал пластин, паяного соединения, тип патрубков и место установки. Такой порядок снижает риск получить компактный аппарат, который не передаёт требуемую нагрузку.

Что означает маркировка модели

Обозначение CB60AQ-40H помогает быстро найти нужную позицию, но не сообщает всех условий эксплуатации. Эти сведения лучше передать инженеру вместе с фотографией патрубков и схемой обвязки.

Температуры и нагрузка контура

Главный параметр подбора — тепловая нагрузка, а не только площадь здания или мощность котла. Она определяется расходом и разницей температур на каждой стороне. Для отопительного узла важны график подачи и обратки, для ГВС — температура холодной воды, требуемый нагрев и профиль разбора, для охлаждения — температура входящей среды и допустимый нагрев после аппарата.

Слишком маленькая поверхность не даст нужного нагрева в пиковом режиме. Избыточная поверхность может увеличить стоимость, габариты и запас по передаче тепла, но не отменяет проверки гидравлики. Если фактический расход отличается от расчётного, меняются скорость в каналах и коэффициент теплоотдачи. Поэтому в заявке указывают не одну цифру кВт, а полный режим двух потоков.

• температуры входа и выхода по горячей и холодной сторонам;
• расход каждой среды с единицами измерения;
• расчётную нагрузку и допустимый перепад давления;
• рабочее и испытательное давление, если оно задано проектом;
• состав среды и наличие гликоля, масла или механических примесей.

Где применяют паяный аппарат

В отоплении модель может разделять котловой и потребительский контуры, подключаться к тёплому полу или работать в небольшом тепловом пункте. В ГВС она передаёт тепло от первичного контура к воде, но здесь отдельно оценивают расход разбора, санитарный режим и устойчивость температуры. В холодильной технике и кондиционировании важны состояние хладагента, маслоотделение, температуры кипения или конденсации и допустимое давление.

Для технологического охлаждения нужно назвать обе среды без бытового сокращения «вода»: раствор, рассол или гликоль имеют другую вязкость и теплоёмкость. При наличии загрязнений закладывают фильтрацию и возможность промывки. Выбор оправдан там, где состав среды контролируется и обслуживание можно выполнить совместимой химической промывкой.

Подключения и монтажное место

Перед заказом сверяют диаметр, резьбу или другой тип присоединения, направление потоков и расположение патрубков. Даже подходящая по тепловой нагрузке модель может не встать в существующую обвязку из-за межосевого расстояния или длины корпуса. Оставляют пространство для подведения инструмента, теплоизоляции и демонтажа соединений. Сам аппарат не должен принимать вес трубопровода — трубы и арматуру опирают отдельно.

Монтажное положение выбирают по проекту и требованиям к удалению воздуха. До запуска систему промывают, устанавливают фильтр на загрязнённой стороне и постепенно заполняют контуры. Резкое открытие клапана или гидроудар опасны для компактного паяного узла. После выхода на режим измеряют температуры, давление до и после аппарата и фактический расход: так подтверждают, что расчёт совпал с реальной схемой.

Как сопоставить с моделями серии CB60

В витрине собраны варианты CB60 с разными числами пластин, ходами и буквенными исполнениями. Они удобны как ориентир по габаритной платформе, но не являются взаимозаменяемыми автоматически. Для сравнения смотрят не только на длину и патрубки, а на площадь теплообмена, число каналов, схему проходов и допустимые рабочие параметры. Вариант с буквой L или M может иметь другой баланс между производительностью и сопротивлением.

Если CB60AQ-40H временно недоступен, инженер может проверить близкую позицию по шильду и режиму. Аналогом считается не аппарат с похожим названием, а исполнение, которое выдерживает давление, совместимо со средами, даёт требуемую нагрузку и подходит по монтажу. При замене в действующей системе дополнительно учитывают старение теплоносителя, загрязнение каналов и реальный перепад давления, снятый на объекте.

Что сообщить для точного расчёта

1. Назначение: отопление, ГВС, охлаждение, вентиляция или технологический процесс.
2. Две рабочие среды и их состав, включая концентрацию гликоля или другого раствора.
3. Температуры на входе и выходе с обеих сторон в обычном и предельном режиме.
4. Расходы, тепловую нагрузку и допустимое гидравлическое сопротивление.
5. Рабочее давление, требования к материалам и сведения о коррозионной активности.
6. Фото маркировки, размеры старого аппарата, тип патрубков и доступное место.

Если часть данных неизвестна, это не повод выбирать по одной строке каталога. Достаточно передать схему и то, что можно снять на действующем узле. Инженер обозначит недостающие параметры, выполнит расчёт за 30 минут и объяснит, какое условие ограничивает выбор. По согласованным данным изготовим и поставим решение под вашу задачу.

Эксплуатация и промывка

Падение производительности часто связано не с моделью, а с загрязнением каналов, завоздушиванием или неправильным расходом. Манометры до и после аппарата показывают рост сопротивления, а термометры — снижение температурного напора. Эти признаки полезно фиксировать в журнале, чтобы отличить засор от неисправности насоса или клапана.

Паяный теплообменник промывают химическим раствором, совместимым с материалом пластин, припоем и уплотнениями системы. Реагент не выбирают только по названию загрязнения: учитывают металл, концентрацию, температуру и время циркуляции. Перед промывкой защищают насос и арматуру, после неё нейтрализуют остатки и тщательно ополаскивают контур. Абразивная механическая очистка для такого корпуса не применяется.

Частые вопросы о CB60AQ-40H

Можно ли заказать CB60AQ-40H без исходных режимов?

Оформить запрос можно по маркировке, но окончательное исполнение подтверждают после проверки температур, расходов, давления и сред. Без этих данных корректнее сначала выполнить подбор.

Подходит ли аппарат для отопления дома?

Подходит, если расчёт показывает нужную нагрузку, а присоединения и давление соответствуют узлу. Площадь дома сама по себе не определяет модель.

Чем заменить Alfa Laval CB60AQ-40H?

Сначала проверяют другие варианты CB60 и затем аналоги с сопоставимой теплопередачей, сопротивлением, материалами и подключениями. Замена по внешнему виду рискованна.

Нужен ли фильтр перед паяным аппаратом?

Да, фильтрация снижает попадание частиц в узкие каналы. Размер ячейки и место установки выбирают по проекту и характеристикам среды.

Можно ли поставить решение под нестандартный режим?

Да, изготовим и поставим решение под вашу задачу после согласования рабочих параметров, материалов, габаритов и подключений. Гарантия по договору.

Заказ и проверка перед отгрузкой

Для заказа паяного теплообменника Alfa Laval CB60AQ-40H направьте маркировку, режимы и схему подключения. В ответ инженер сверит доступные варианты, уточнит спорные параметры и предложит исполнение с понятными ограничениями. Если требуется замена, полезно приложить фото старого аппарата и место его установки.

Перед отгрузкой согласуют модель, присоединения, рабочие среды и комплектность. В наличии — срок отгрузки подтвердим за 30 минут; для позиции под заказ отдельно согласуем производство и логистику. После монтажа рекомендуем повторно снять температуры и перепад давления, чтобы зафиксировать рабочую точку. Такой подход помогает купить не просто аппарат с нужным индексом, а теплообменник, который стабильно решает задачу.
