Пластины для теплообменников Thermowave — подбор по модели

Какие пластины Thermowave можно подобрать

В каталоге собраны пластины теплообменника Thermowave для нескольких семейств оборудования. Встречаются исполнения для EL-50, EL-90, EL-150, EL-200, EL-250, EL-400, EL-500, EL-650 и EL-850, а также модели серии TL — от TL-0050 и TL-0090 до TL-2000. Для линеек thermolinePlus, thermolinePure и thermolineVario маркировка серии также важна: одинаковое число в названии не означает одинаковую геометрию детали.

При заказе можно подобрать отдельную пластину, комплект на аппарат или решение для восстановления пакета. Наименование в витрине помогает начать поиск, но окончательную совместимость подтверждают по шильду теплообменника, чертежу, образцу или фотографиям. Это особенно важно, если оборудование работало с другой толщиной листа, изменённым числом пластин или нестандартной схемой каналов.

Как устроена деталь в пластинчатом аппарате

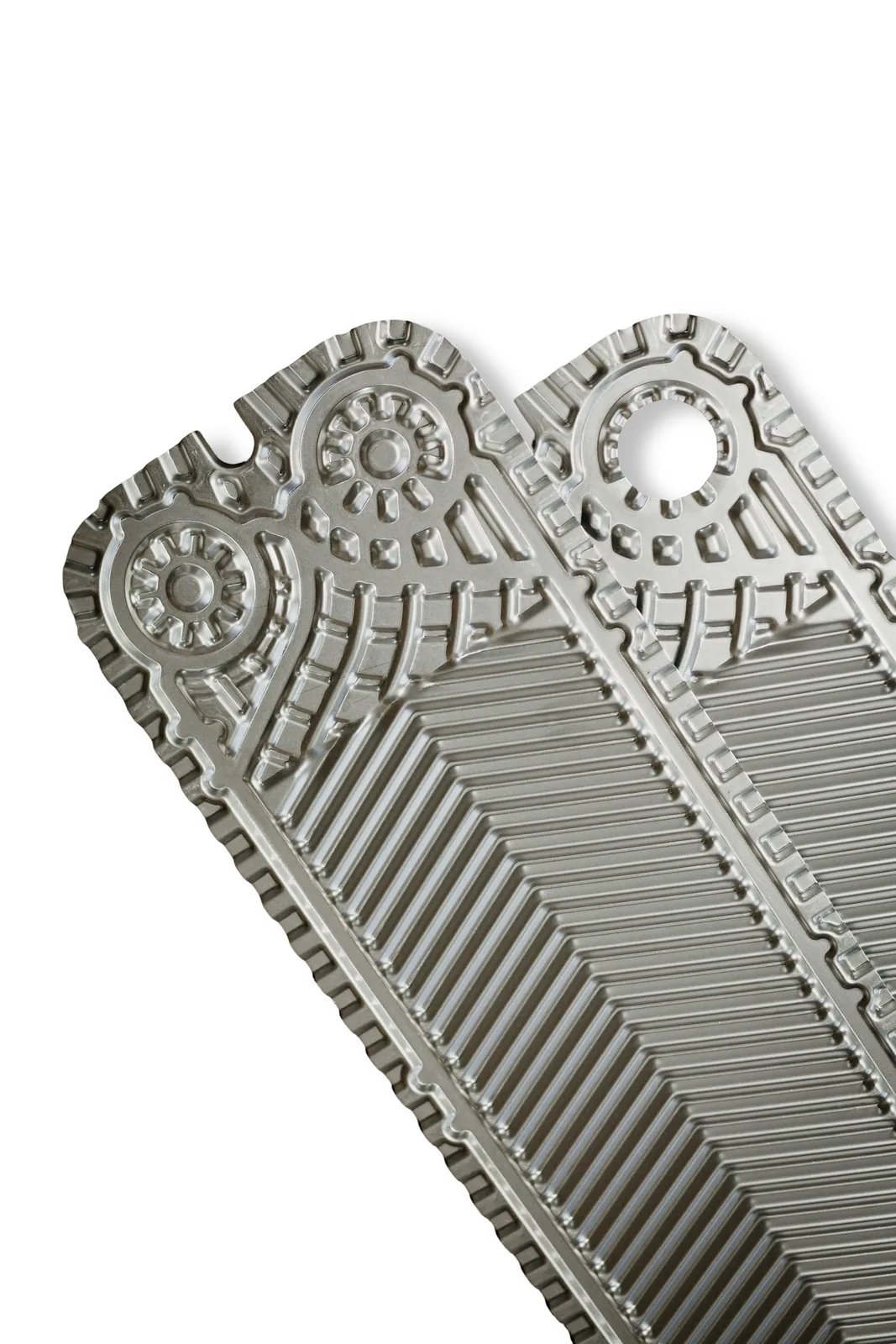

Пластина разделяет соседние каналы и передаёт тепло через тонкий металлический лист. Штампованный рельеф создаёт турбулентность потока, поддерживает дистанцию между листами и одновременно влияет на гидравлическое сопротивление. В собранном пакете рабочие пластины чередуются с уплотнениями, а направление каналов задаётся их разворотом на 180 градусов.

У каждой детали есть зона теплообмена, отверстия под патрубки и участки, которые участвуют в подвеске и фиксации пакета. Незначительное отличие в расположении отверстий или высоте гофры способно нарушить проход среды. Поэтому пластина для Thermowave должна соответствовать конкретной раме и соседним элементам, а не только иметь похожий внешний размер.

Модели EL и их обозначения

Для серии EL в каталоге представлены позиции от компактной EL-50 до более крупной EL-850. Индекс EL-150, EL-200, EL-250 или EL-400 следует передавать без сокращений и перестановок: он связывает запасную деталь с определённой площадью, рамой и присоединительной схемой. Если на табличке есть дополнительный суффикс, его тоже нужно сообщить инженеру.

Пластины серии TL: от TL-0050 до TL-2000

Для Thermowave TL встречаются обозначения TL-0050, TL-0090, TL-0150, TL-0200, TL-0250, TL-0400, TL-0500, TL-0650, TL-0850, TL-1100, TL-1500 и TL-2000. В каталоге могут использоваться варианты записи TL090 и TL-90. При подборе не стоит считать их взаимозаменяемыми автоматически: уточняются фактическая модель аппарата и конструкция пластины.

Размер модели не является готовым ответом на вопрос о количестве деталей. Если меняется нагрузка, число пластин в пакете может быть иным, а при ремонте иногда требуется заменить только повреждённые листы. Для комплектной замены полезно указать количество установленных пластин и порядок их разворота.

thermolinePlus и thermolinePure

Линейки Thermowave thermolinePlus и thermolinePure имеют собственные сочетания серии и индекса. В названиях встречаются thermolinePlus TL-200, TL-250, TL-400, TL-500 и TL-650, а для thermolinePure — TL-50, TL-90, TL-150, TL-200, TL-250, TL-400, TL-500, TL-650 и TL-850. Одного обозначения TL недостаточно: приставка линейки может быть критичной для совместимости.

При замене сохраняют предусмотренную производителем последовательность каналов. Даже деталь с подходящей шириной может не решить задачу, если отличается рисунок гофры или расположение уплотнительной канавки. Перед заказом сверяют маркировку на нескольких соседних листах и состояние направляющих рамы.

Особенности thermolineVario

Для полусварной линии thermolineVario доступны пластины для моделей TL-90, TL-150, TL-200, TL-250, TL-400, TL-500, TL-650, TL-850, TL-1100 и TL-1500. Такая конструкция требует особенно внимательного отношения к исполнению: часть каналов может быть рассчитана на сварной контур, а часть — на разборное обслуживание.

В запросе на подбор укажите, какой контур вскрывается, где обнаружена течь и меняется ли одна пластина или весь пакет. Полусварная конструкция не должна автоматически заменяться обычным разборным комплектом. Инженер сопоставит обозначение модели, тип канала и условия эксплуатации, после чего предложит подходящую деталь или безопасный вариант ремонта.

Материал и профиль: что влияет на ресурс

Материал листа выбирают с учётом сред, температуры, давления и качества воды. Для водяных систем важны жёсткость, хлориды, наличие механических частиц и регулярность промывки. Для пищевых и технологических процессов дополнительно оценивают совместимость металла с продуктом и моющими растворами. Нельзя переносить материал от старой детали на новую без проверки режима.

Профиль гофры определяет баланс между теплоотдачей и сопротивлением. Более интенсивный рельеф может улучшить перемешивание, но повысить требование к насосу и чистоте среды. Пластина для теплообменника Thermowave должна работать в пределах расчётного расхода, иначе появляются недогрев, лишняя нагрузка на насос или ускоренное загрязнение каналов.

Когда меняют одну пластину, а когда пакет

Одиночную замену рассматривают при локальной коррозии, трещине, деформации после замерзания или повреждении при разборке. Новая пластина должна совпасть с соседними по профилю, отверстиям и уплотнению. Если в пакете смешаны листы разных исполнений, канал может закрыться или распределение потока станет неравномерным.

Полный пакет целесообразно проверить при массовом истончении, повторяющихся течах, глубокой коррозии и изменении технологического режима. Кроме пластин считают уплотнения, направляющие и состояние прижимной плиты. Замена только видимо повреждённых элементов не всегда устраняет причину, особенно если аппарат работал с загрязнённой или химически активной средой.

Какие данные нужны для точного подбора

Для первичной проверки достаточно фотографии шильда и пластины с читаемой маркировкой. Лучше приложить снимок отверстий, гофры, уплотнительной канавки и места подвески. Если маркировки нет, понадобятся размеры листа, межцентровые расстояния, диаметр отверстий, толщина, материал и количество пластин в пакете.

• модель и серия: EL, TL, thermolinePlus, thermolinePure или thermolineVario;
• назначение и среды в обоих контурах;
• температуры на входе и выходе, расходы и рабочее давление;
• причина ремонта и участок, где появилась течь;
• нужна одна деталь, несколько пластин или полный комплект.

Если часть сведений неизвестна, это не препятствует началу подбора. Передайте то, что есть, а недостающие параметры инженер уточнит в переписке. Расчёт выполняется за 30 минут после получения данных, достаточных для проверки.

Монтаж и проверка после замены

Перед разборкой фиксируют порядок пластин и направление стрелок, перекрывают контуры, сбрасывают давление и сливают среду. Посадочные поверхности очищают без царапин, а детали осматривают на заусенцы и посторонние частицы. При сборке пакет стягивают равномерно, соблюдая размер закрытия рамы и инструкцию для конкретной модели.

После монтажа проводят опрессовку и постепенно возвращают аппарат в рабочий режим. Контролируют герметичность, температуры, расход и перепад давления по каждому контуру. Если показатели ушли от расчётных, проверяют порядок каналов, фильтр, положение клапанов и соответствие пластины модели Thermowave. Не следует компенсировать неверный подбор чрезмерным давлением насоса.

Подбор и поставка под задачу

Чтобы заказать пластины для теплообменников Thermowave, отправьте модель с шильда, нужную серию и фотографии детали. Специалист сопоставит каталожное обозначение с геометрией и режимом, поможет определить объём замены и подготовит предложение по комплекту. Если задача нестандартная, можно уточнить изготовление и поставку решения под согласованные параметры.

В наличии — срок отгрузки подтвердим за 30 минут; гарантия по договору. Напишите в чат, если нужно подобрать пластину для EL, TL, thermolinePlus, thermolinePure или thermolineVario, проверить аналог либо восстановить пакет после течи. Чем точнее исходные данные, тем меньше риск получить деталь, которая подходит по названию, но не подходит к раме.
