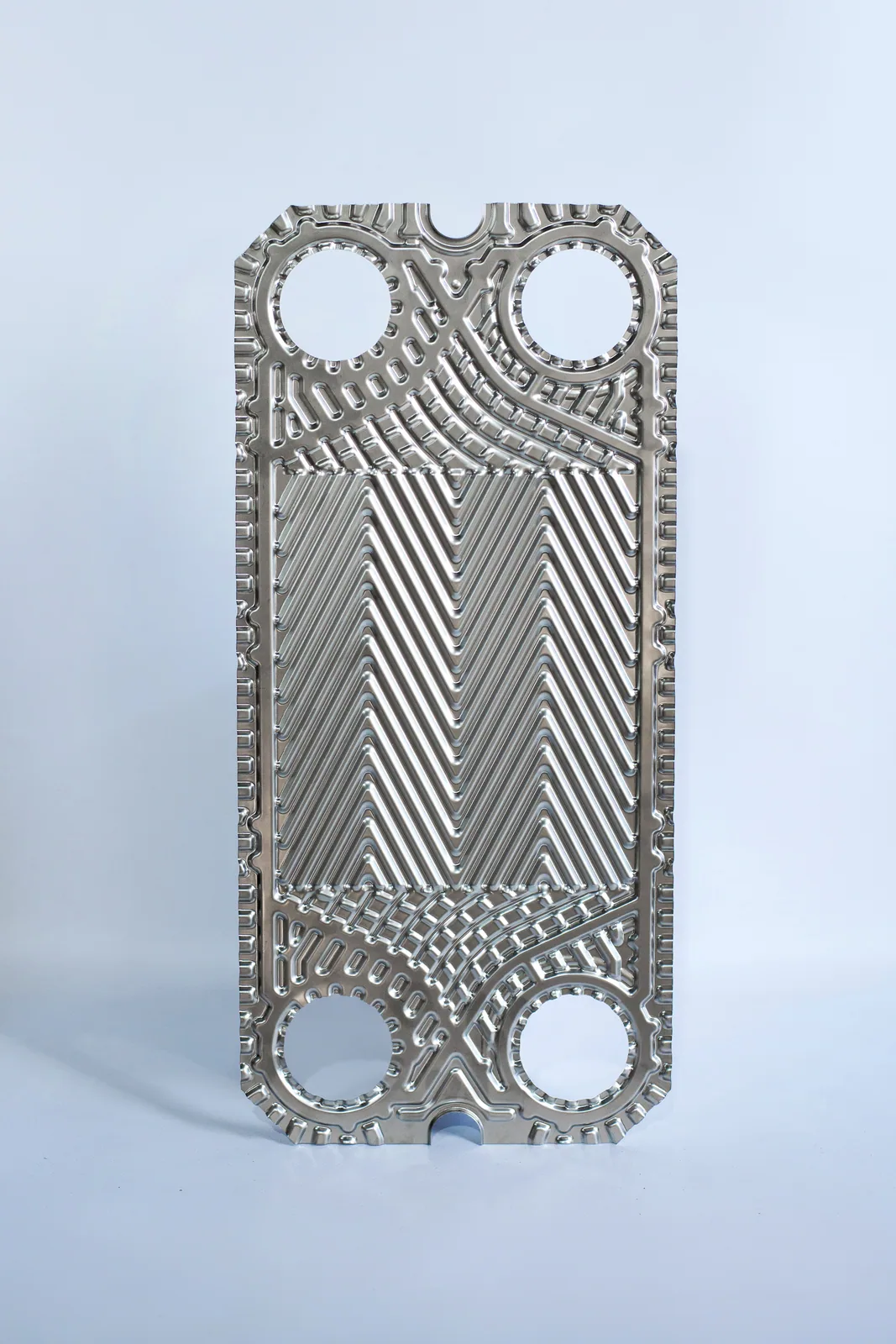

Пластина Sondex S08 Sonderlock для теплообменника — подбор и замена

Подбор пластин и уплотнений по межцентрам

Замерьте межцентровые расстояния пластины — найдём, какие пластины и уплотнения подойдут на замену.

Что проверить перед покупкой пластины

Пластина для теплообменника Sondex S08 Sonderlock должна соответствовать не только обозначению серии, но и конкретной раме. Уточните шильд аппарата, число пластин, направление каналов и расположение портов. Для замены одной детали полезно снять её размеры, сфотографировать рельеф с обеих сторон и отметить, где находится отверстие под уплотнение.

Название S08 иногда записывают без ведущего нуля — как S8. Такая запись сама по себе не доказывает совместимость: в линейке есть близкие индексы S80, S81, S86 и S8A. Сверяем каждый признак с установленной пластиной, чтобы новая деталь не изменила проходное сечение и схему движения сред.

Какая информация нужна для подбора

Размеры и геометрия детали

Для первичной проверки измеряют наружный контур, расстояния между центрами портов, диаметр отверстий и толщину листа. Отдельно фиксируют положение подвесного отверстия и выемок под направляющие. Даже несколько миллиметров в зоне крепления могут привести к перекосу пакета или неполному прижиму.

Рельеф отвечает за образование каналов между соседними пластинами. Если угол гофры или шаг не совпадает, изменятся скорость потока и сопротивление, а теплообменник может выйти за расчётный режим. Поэтому фотографию детали дополняют линейкой и видом уплотнительного контура.

Материал выбирают по среде

Нержавеющая сталь — не универсальный ответ для любой линии. На выбор влияют температура, содержание хлоридов, кислотность, наличие примесей и режим промывки. Для воды отопления, ГВС, гликоля и технологических растворов допустимые материалы могут различаться, даже если аппарат имеет одинаковую раму.

При замене важно сохранить материал, согласованный для обеих сторон теплообменника. Не стоит менять марку стали по фотографии или ориентироваться на цвет поверхности: внешний вид не показывает химическую стойкость. Если состав среды неизвестен, укажите его назначение и рабочие концентрации — этого достаточно для первого инженерного уточнения.

Уплотнение и посадка в раме

Пластина работает в пакете, поэтому её контур должен совпасть с уплотнением, соседней пластиной и направляющими. Проверяют способ фиксации резины, наличие клеевого или клипсового участка, перемычки и зоны вокруг портов. Новая пластина с неподходящим контуром может дать течь сразу после опрессовки либо после нескольких циклов нагрева.

Если одновременно меняются пластины и уплотнения, состав комплекта согласуют целиком. Смешивание деталей разных серий без проверки меняет толщину пакета и конечный размер стяжки. При частичной замене сравнивают состояние соседних листов: эрозия, вмятины и следы коррозии тоже влияют на герметичность.

Когда нужна замена одной пластины

Одиночную деталь меняют при локальном пробое, глубокой коррозии, деформации после замерзания или механическом повреждении во время разборки. Перед заказом устанавливают причину дефекта. Если в каналах есть отложения или среда агрессивна, новая пластина без устранения причины быстро потеряет ресурс.

• закройте и безопасно сбросьте давление с обеих сторон;
• снимите размеры и положение детали до разборки пакета;
• отметьте порядок пластин и направление гофры;
• проверьте направляющие, стяжные шпильки и плиты рамы;
• после сборки проведите опрессовку и контроль перепада давления.

Если точной маркировки S08 нет

Стертая маркировка не означает, что подбор невозможен. Подойдут фото шильда и пластины, размеры контура, число отверстий, толщина листа, вид гофры и данные о теплоносителе. По этим сведениям инженер сопоставит деталь с каталогом и обозначит, есть ли прямое совпадение или потребуется аналог с проверкой режима.

Не называем близкую серию заменой только потому, что у неё похожий индекс. Для корректного аналога нужно подтвердить площадь теплопередачи, допустимое давление, материал и габарит пакета. Если эти параметры не сходятся, безопаснее рассмотреть комплектную замену или изготовление решения под вашу задачу.

Рабочие параметры теплообменника

Для расчёта замены сообщите температуры входа и выхода по обеим сторонам, расход, давление и назначение контура. Для отопления важны график сети и нагрузка, для ГВС — расход разбора и требуемая температура, для технологической линии — состав среды и допустимое падение давления. Эти данные показывают, не станет ли новая геометрия причиной недогрева или чрезмерного сопротивления.

Как проходит проверка совместимости

1. Собираем маркировку, фотографии, размеры и сведения о текущем режиме.
2. Отделяем модельный индекс от фактической конфигурации аппарата.
3. Сверяем контур, порты, гофру, толщину и способ крепления уплотнения.
4. Проверяем тепловую нагрузку и гидравлическое сопротивление по параметрам.
5. Фиксируем состав поставки, количество деталей и ограничения по монтажу.

Такой порядок помогает не купить пластину только по созвучному названию. Если данных не хватает, инженер перечислит, что нужно измерить, и выполнит расчёт за 30 минут.

Доставка и подготовка к монтажу

Перед отгрузкой подтверждаем состав и совместимость по согласованным данным. Пластины перевозят без ударных нагрузок, загрязнения и контакта с острыми предметами. До монтажа деталь хранят сухой, не перегибают и не используют как шаблон для сверления.

При сборке пакет устанавливают в прежней последовательности, очищают контактные поверхности и равномерно подтягивают раму. Окончательный размер стяжки берут из документации конкретного аппарата, а не переносят с другой модели. После заполнения воздух удаляют постепенно, затем проверяют герметичность на рабочем режиме.

Частые вопросы о пластине Sondex S08

Можно ли купить пластину S08 по одному индексу?

Индекс помогает начать поиск, но не заменяет проверку контура, портов, гофры, материала и уплотнения. Пришлите фото и размеры — подтвердим совместимость.

Чем S08 отличается от S8?

В запросах ведущий ноль часто опускают, однако это нужно подтвердить по маркировке и геометрии. Близкие S80, S81, S86 и S8A нельзя считать взаимозаменяемыми автоматически.

Нужны ли данные теплоносителя?

Да. Температура, давление, расход и состав среды влияют на материал пластины, расчёт площади и допустимую нагрузку.

Можно ли заменить только одну пластину?

Да, если новая деталь совпадает с пакетом и причина повреждения устранена. Перед частичной заменой проверяют соседние пластины и уплотнения.

Что делать, если шильд теплообменника стёрся?

Передайте фотографии, размеры детали, схему подключений и рабочие параметры. По ним инженер подберёт прямую замену или согласует технически обоснованный аналог.

Заявка на подбор детали

Для быстрого ответа укажите модель аппарата, количество пластин, размеры, рабочие среды, температуры, расходы и давление. Приложите фото шильда, установленной детали и уплотнительного контура. Инженер проверит вариант за 30 минут; при необходимости изготовим и поставим решение под вашу задачу. В наличии — срок отгрузки подтвердим за 30 минут, гарантия по договору.
