Пластина для теплообменника Astera S42 TK 1234 — подбор по образцу

Подбор пластин и уплотнений по межцентрам

Замерьте межцентровые расстояния пластины — найдём, какие пластины и уплотнения подойдут на замену.

Что означает обозначение Astera S42 TK 1234

Когда нужна пластина к теплообменнику S42, обозначение Astera ТК и код 1234 важно проверить по геометрии, поскольку эти данные помогают начать поиск, но сами по себе не подтверждают взаимозаменяемость. В ней могут быть зашифрованы серия аппарата, исполнение канала, материал листа или внутренний код производителя. Для закупки запасной детали нужно сопоставить не только буквы и цифры, но и геометрию. В каталоге есть пластины теплообменника S4-серии, включая позицию S42; эти товары удобно использовать как отправную точку для сверки, если исходная деталь относится к той же конструктивной группе.

Если на пластине указан код 1234, сохраните его в заявке без изменений. Фотография маркировки, общий вид детали и размеры позволяют отделить код производителя от обозначения профиля. При расхождении одного символа инженер не будет считать деталь подходящей автоматически.

Какие размеры нужно проверить перед заменой

Сначала измеряют длину и ширину пластины по крайним точкам, расстояние между центрами присоединительных отверстий и диаметр отверстий. Затем фиксируют толщину листа, высоту гофры и расстояние между соседними портами. Для пластины S42 важна также форма уплотнительной канавки: одинаковый внешний контур ещё не означает, что деталь встанет в пакет.

Материал пластины для рабочей среды

Материал выбирают по составу теплоносителя, температуре и концентрации примесей. Для водяных контуров часто рассматривают нержавеющую сталь, но конкретная марка зависит от хлоридов, кислотности, санитарных требований и режима промывки. Для пищевой среды дополнительно проверяют допустимость материала и чистящих растворов. Поэтому запись «нержавейка» в старой спецификации недостаточна: нужно установить марку листа и толщину.

Не следует заменять материал только потому, что новая пластина внешне совпала с Astera S42. При коррозионной нагрузке более тонкий или химически неподходящий лист сократит ресурс, а чрезмерно толстый может изменить посадку уплотнения. В запросе укажите обе среды, их температуры и наличие присадок.

Гофра и направление каналов

Рисунок гофры формирует турбулентность и определяет компромисс между теплопередачей и потерей давления. Нельзя подменять пластину с одним углом гофры деталью с другим только по размеру. В пакете чередуются каналы, поэтому отдельный лист должен соответствовать схеме сборки и типу соседней пластины. На фото полезно показать лицевую и обратную стороны: направление рисунка иногда различается.

Для S42 и близких моделей инженер проверяет, как пластина работает в пакете: число ходов, последовательность каналов, расположение начальной и конечной пластин. Если меняется рельеф, может измениться расход и фактическая мощность аппарата. При подборе аналога это фиксируют в расчёте, а не оставляют на усмотрение монтажника.

Когда меняют одну пластину, а когда комплект

Одна пластина нужна при локальном повреждении, ошибке при монтаже или расширении пакета, если остальные листы сохранили форму и поверхность. Перед установкой проверяют соседние элементы: вмятина, трещина или сильное истончение рядом с новой деталью приведут к повторной течи. При коррозии по всему пакету рациональнее оценить замену группы пластин, а не ограничиваться одной.

Комплект считают по числу рабочих каналов, схеме ходов и толщине рамы. Если в аппарате несколько исполнений пластин, смешивать их без расчёта нельзя. Для запасной части Astera S42 TK 1234 укажите, сколько листов требуется сейчас и нужен ли резерв на плановое обслуживание.

Совместимость с уплотнением и рамой

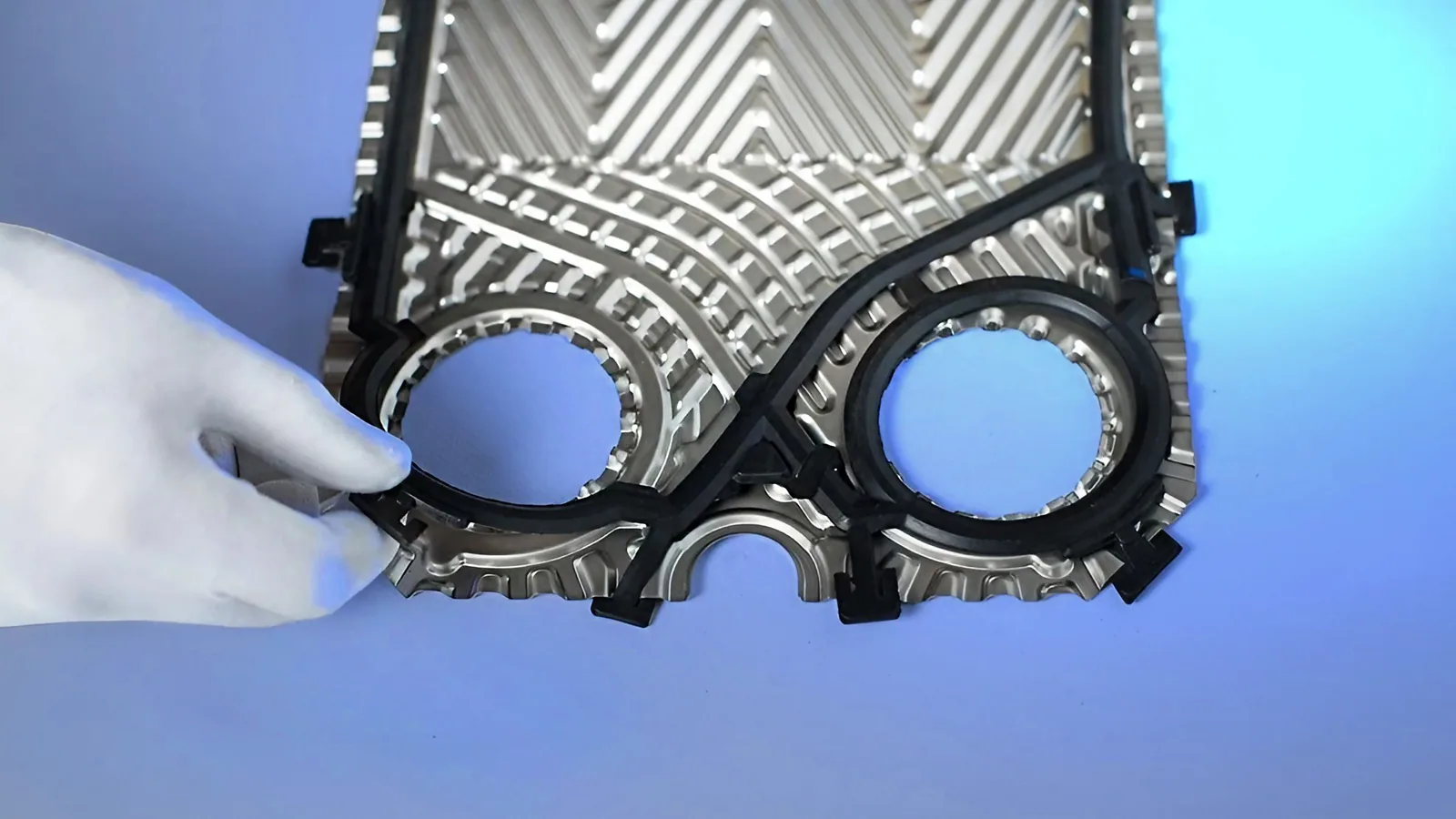

Пластина работает только в связке с уплотнением, направляющими и плитами рамы. Проверяют профиль канавки, способ фиксации прокладки, расположение подвесов и зазоры в верхней и нижней направляющих. Даже небольшое смещение отверстия может дать подсос воздуха, переток между средами или наружную течь при затяжке.

При заказе полезно приложить фото старой прокладки рядом с пластиной и указать, была ли она приклеена или установлена механически. Если одновременно меняются уплотнения, их материал подбирают по температуре и среде, а не по названию модели. После сборки пакет стягивают по размеру, указанному для конкретной рамы, с равномерным контролем диагоналей.

Что есть в витрине и как читать подбор

В витрине собраны пластины теплообменника S4-серии: Sondex S41, S41A, S41AE, S42, S43, S430, S44A, S47, S4A и близкая позиция S46. Это узкая группа для предметного сравнения, а не утверждение, что каждая позиция является прямой заменой Astera. Название S42 в каталоге встречается у пластины Sondex; различие бренда и шильда нужно учитывать при согласовании.

Позиция «Пластины теплообменника Sondex S42» наиболее близка по обозначению серии, но перед оплатой всё равно сверяется с образцом. Остальные товары помогают сравнить соседние типоразмеры и найти вариант, если в исходном аппарате код TK 1234 относится к совместимой S4-конструкции. Если геометрия не совпадает, витрина не заменяет изготовление детали по чертежу.

Как оформить запрос на подбор

1. Напишите полное обозначение: Astera S42 TK 1234, количество пластин и назначение аппарата.
2. Приложите фото шильда, пластины с двух сторон, уплотнительной канавки и отверстий.
3. Укажите длину, ширину, толщину, диаметр портов и межцентровые расстояния.
4. Передайте температуры, расходы, давление и состав обеих сред.
5. Сообщите, требуется одна деталь, комплект или запас на ремонт.

Если размеры сняты приблизительно, так и отметьте: инженер задаст недостающие вопросы и проверит критичные допуски. Расчёт по параметрам выполняется за 30 минут после получения исходных данных; при необходимости изготовим и поставим решение под вашу задачу.

Почему нельзя выбирать пластину только по коду

Код 1234 может быть внутренним артикулом, номером исполнения или частью маркировки партии. В разных каталогах одинаковые цифры встречаются у деталей с разными отверстиями и профилями. Поиск только по числу способен привести к лишней закупке: пластина внешне похожа, но не собирается в имеющуюся раму или меняет гидравлический режим.

Надёжная проверка складывает четыре признака: модель аппарата, геометрию листа, материал и условия работы. Если один признак неизвестен, его восстанавливают по образцу, паспорту или замеру. Такой порядок особенно важен для старых аппаратов, где заводская маркировка частично стёрта.

Контроль после монтажа и промывка

После замены пакет проверяют на герметичность пробным давлением, затем постепенно выводят контуры на рабочий режим. Контролируют температуру входа и выхода, перепад давления и отсутствие смешения сред. Резкий рост сопротивления после запуска может указывать на неправильную последовательность каналов, загрязнение фильтра или несовместимый рельеф пластины.

Промывку проводят составом, допустимым для материала и уплотнений. Химический раствор не должен разрушать металл или оставлять отложения в канавках. Периодичность обслуживания зависит от качества воды, поэтому в журнале фиксируют режимы, перепады давления и состояние снятой детали.

Подбор с инженером и поставка

Передайте фото и размеры через чат, чтобы быстро подтвердить, подходит ли пластина S42 или нужен другой вариант. Инженер сопоставит образец, схему каналов и режимы, уточнит материал и количество. Для точной замены можно использовать доступную позицию из S4-серии как образец сравнения, но финальное решение принимается после проверки геометрии.

В наличии — срок отгрузки подтвердим за 30 минут; для нестандартной детали согласуем изготовление и поставку под вашу задачу. Гарантия по договору. В заявке достаточно указать Astera S42 TK 1234, приложить фотографии и написать, какой симптом привёл к замене: течь, падение мощности, коррозия или плановое обслуживание.
