Теплообменник труба в трубе — подбор ТТАИ по параметрам

Как работает конструкция труба в трубе

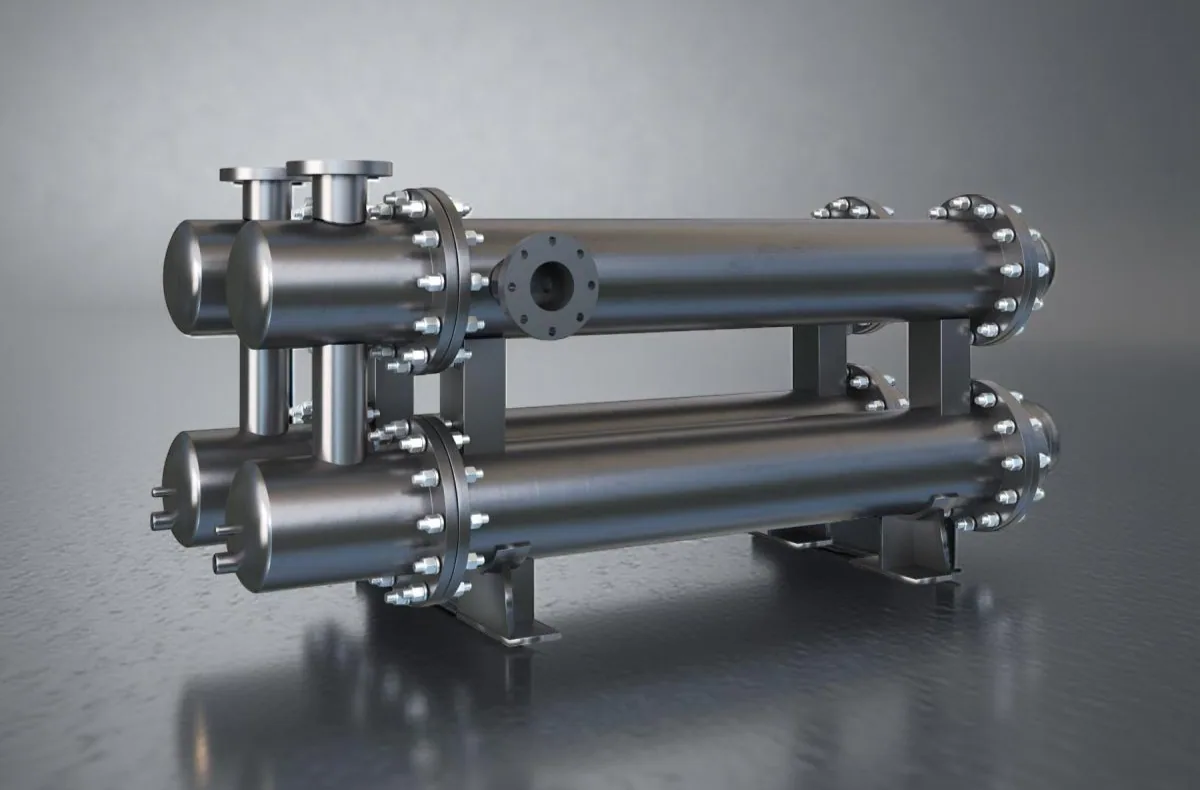

В теплообменнике труба в трубе один поток движется внутри внутренней трубы, а второй — в кольцевом пространстве между внутренней трубой и наружной оболочкой. Тепло передаётся через стенку без смешения сред. Схема удобна для нагрева и охлаждения жидкости в раздельных контурах.

Потоки организуют по прямоточной или противоточной схеме. Противоток чаще эффективнее использует температурный напор; направление подключения и допустимую скорость уточняют до заказа, поскольку они влияют на сопротивление и мощность.

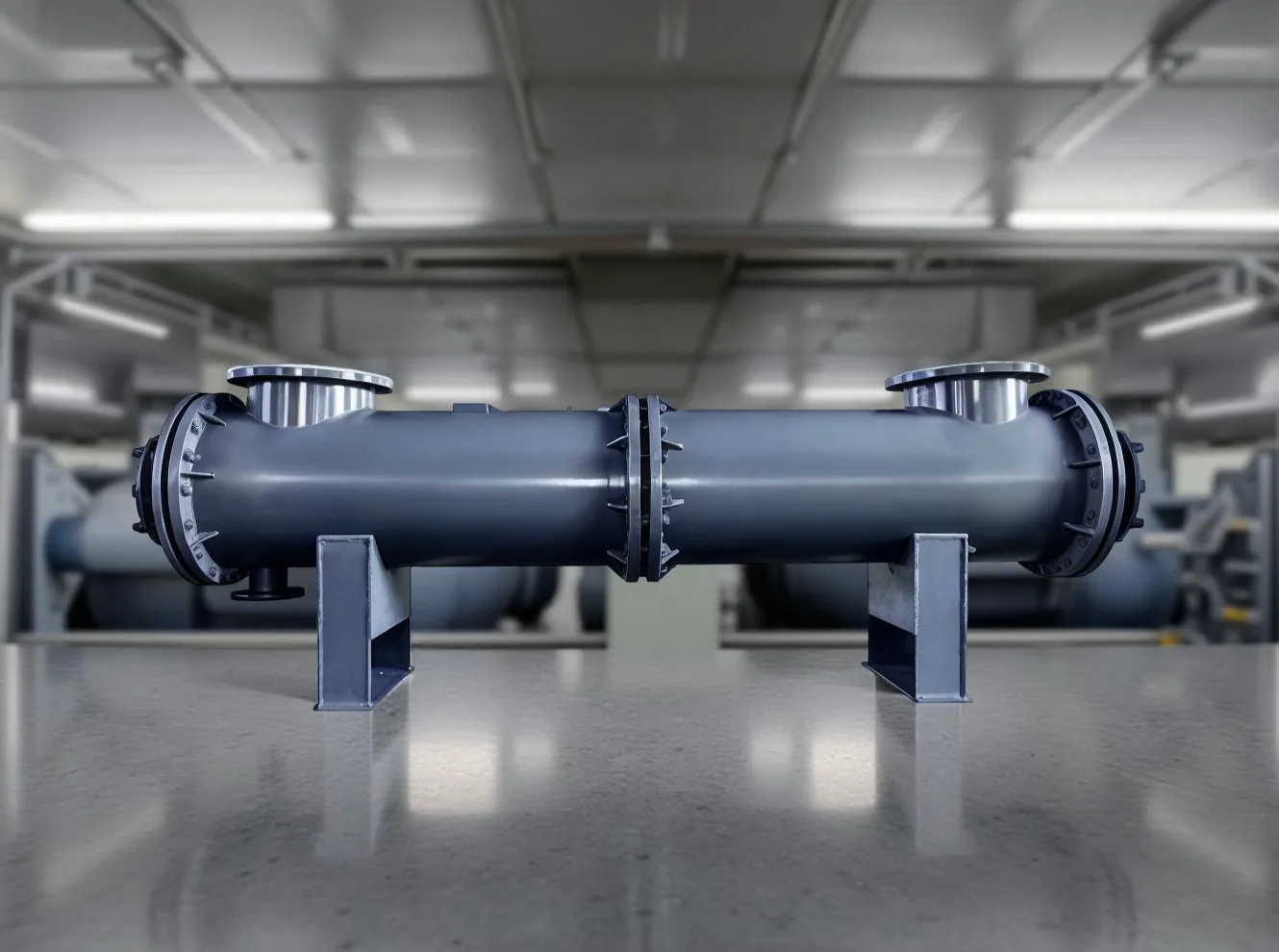

ТТАИ ТеФо в подборе

В каталоге теплообменники ТТАИ представлены четырьмя исполнениями серии ТеФо. Они отличаются рабочим масштабом и расчётными характеристиками, поэтому номер модели нельзя выбирать только по внешнему виду. Для предварительного сравнения смотрят на площадь передачи тепла, рабочие среды, давление, температуру и тип присоединений.

Где используют аппарат

Схема подходит для нагрева воды технической или подготовленной водой, охлаждения масла, передачи тепла между контурами отопления и технологическими жидкостями. При выборе теплообменника труба в трубе для холодильной установки отдельно рассматривают фазовый переход, состав хладагента и возврат масла. Для непрерывного процесса важны доступность обслуживания, устойчивость к загрязнению и возможность остановить один контур без потери безопасности.

ТТАИ может использоваться как самостоятельный аппарат или как часть узла с насосом, регулирующей арматурой и автоматикой. Сам теплообменник не заменяет расчёт всей системы: если насос не даёт нужный расход, даже правильно выбранная площадь не обеспечит требуемую температуру на выходе.

Подбор по тепловой нагрузке

Начинают с требуемой мощности в рабочей точке. Нужны температуры на входе и выходе с обеих сторон, расходы или производительность насосов, а также режим запуска и минимальная нагрузка. По этим данным определяют средний температурный напор и проверяют, хватит ли поверхности теплообмена.

Нельзя подменять нагрузку мощностью котла, компрессора или всей установки. Ветви системы могут работать одновременно или по очереди, а фактический расход меняется клапаном. Поэтому инженер сверяет расчётный режим с обычной эксплуатацией и закладывает разумный запас, не превращая его в избыточное сопротивление.

Среды, температура и материалы

Для каждой стороны указывают, что именно циркулирует по каналу: вода, раствор гликоля, масло, хладагент или другая технологическая жидкость. Важны вязкость, плотность, теплоёмкость, наличие примесей и склонность к отложениям. Эти свойства влияют на скорость потока, коэффициент теплопередачи и необходимую площадь.

Материалы труб и корпуса согласуют со средой, температурой и давлением. Если в контуре есть химически активные компоненты, одной фразы «для воды» недостаточно: требуется уточнить состав и концентрацию. Для загрязняющихся сред предусматривают фильтрацию, доступ для промывки и режим, при котором скорость не вызывает чрезмерную потерю давления.

Прямоток или противоток

При прямотоке обе среды движутся в одном направлении, и температурный напор по длине быстро уменьшается. В противоточном варианте горячий и холодный потоки идут навстречу, поэтому схема чаще подходит для заметного нагрева при ограниченной длине. Итоговый выбор зависит от температур на входе, допустимого перепада давления и требований автоматики.

Нельзя менять направление патрубков уже после монтажа без проверки расчёта. Установка с перепутанными входом и выходом способна работать, но даст другую производительность и локальные температуры. На схеме перед заказом отмечают сторону горячей среды, сторону холодной среды и направление движения.

Давление, расход и гидравлическое сопротивление

Для каждого контура задают рабочее и максимально допустимое давление. Отдельно проверяют пусковые скачки, гидроудары и работу предохранительной арматуры. Запас по прочности не означает, что можно игнорировать обвязку: фланцы, прокладки, запорные элементы и трубопровод должны соответствовать тому же режиму.

Слишком маленький расход снижает теплоотдачу, а слишком большой увеличивает сопротивление, шум и нагрузку на насос. В расчёте сопоставляют доступный напор насоса с потерями в аппарате, фильтре, клапане и трубах. Если параметры насоса неизвестны, полезно приложить его характеристику или указать марку и рабочую точку.

Подключение к существующей системе

Для замены старого узла измеряют межосевые расстояния, диаметр и тип присоединений, направление труб, свободное место и возможность снять аппарат. Фото шильда и обвязки помогает увидеть то, чего нет в коротком перечне параметров. При этом похожие габариты не гарантируют взаимозаменяемость: сверяют нагрузку, давление, температуру и сопротивление.

Перед аппаратами предусматривают запорные краны, фильтр по требованиям среды, дренаж и воздухоотводчик там, где он необходим. Для сервисных работ оставляют пространство и возможность отключить контур. Опоры должны воспринимать массу аппарата и арматуры, чтобы нагрузка не передавалась на тонкие патрубки.

Очистка и обслуживание

Отложения на теплообменной поверхности увеличивают температурный перепад и гидравлическое сопротивление. Признаки загрязнения — постепенное падение температуры на выходе, рост перепада давления и изменение расхода при прежнем режиме насоса. Периодичность обслуживания зависит от качества среды и времени работы, поэтому её устанавливают по показаниям.

Химическую промывку проводят совместимым с материалами аппарата составом. Концентрацию и скорость циркуляции выбирают по методике, а при механических примесях сначала устраняют причину и проверяют фильтр.

Чем заменить, если нужна другая схема

Если для монтажа не хватает длины или требуется частое раскрытие аппарата, рассматривают разборный пластинчатый теплообменник. Он компактнее по площади, но требует проверки уплотнений, затяжки пакета и доступного места для разборки. Паяное пластинчатое исполнение удобно при ограниченном пространстве, однако его не выбирают для режима, где нужна регулярная механическая очистка.

Кожухотрубный аппарат с иным расположением труб может быть уместен при больших расходах или особом температурном графике. Замену проверяют расчётом, а не условным диаметром. Для нового варианта сверяют материалы, подключения, давление, температурный запас и обслуживание.

Что передать инженеру для расчёта

В заявке укажите среды по сторонам, температуры входа и выхода, расход или производительность, требуемую мощность, давление и желаемые подключения. Для замены добавьте название прежнего аппарата, фото маркировки, схему и доступные габариты. Если некоторые значения неизвестны, напишите, как система работает сейчас и какой результат нужно получить.

Инженер сопоставит режимы, подберёт исполнение ТТАИ ТеФо или предложит технически близкую схему. Расчёт выполняется за 30 минут после получения достаточных исходных данных. При необходимости изготовим и поставим решение под вашу задачу; наличие и срок отгрузки подтвердим отдельно, гарантия — по договору.

Ответы на частые вопросы

Можно ли смешивать среды внутри теплообменника?

Нет, в нормальном режиме среды разделены стенкой внутренней трубы. Герметичность и совместимость материалов проверяют по рабочему давлению, температуре и составу жидкости.

Подойдёт ли аппарат для масла?

Возможность применения зависит от вязкости, расхода, температуры и требуемой мощности. Эти данные нужны для проверки скорости и сопротивления, а не только для выбора по названию среды.

Нужен ли фильтр перед ТТАИ?

Для водяных и технологических контуров фильтрация часто нужна, но тип и размер ячейки зависят от загрязнений и требований конкретной системы. Фильтр также должен оставаться доступным для очистки.

Заказ и инженерный подбор

Чтобы купить теплообменник труба в трубе без ошибки в исполнении, передайте режимы обоих потоков и схему подключения. Мы проверим, подходит ли ТТАИ для замены, сопоставим рабочие характеристики и обозначим недостающие данные. Инженер выполнит расчёт за 30 минут, после чего можно согласовать поставку или изготовление решения под вашу задачу.
