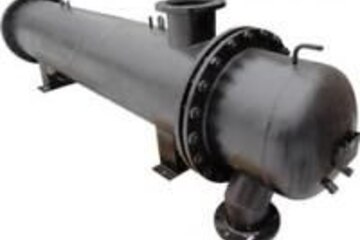

Блочные подогреватели БП по ГОСТ 27590-2005

Каталог БП содержит 37 карточек с наружными диаметрами корпуса 57, 76, 89, 114, 168, 219, 273 и 325 мм.

В обозначении ПВ число после диаметра задаёт длину блока-секции в метрах, а последнее число после «БП» — число блоков-секций.

Для исполнения с «х2» длина секции равна 2000 мм, для исполнения с «х4» — 4000 мм; число секций всегда читают по последнему числу обозначения.

Для всех карточек БП указано рабочее давление Ру 1,0 МПа.

Температура греющей среды в таблицах достигает 200 °C, а температура нагреваемой воды указана до 150 °C.

Поверхность нагрева в доступном ряду составляет от 0,74 до 85,47 м².

Номинальный тепловой поток в карточках находится от 28 до 2735 кВт.

Габаритные размеры зависят от Dн корпуса, длины секции, числа блоков-секций и выбранной поверхности нагрева.

Масса в ряду начинается с 59 кг у ПВ 57х2-1,0-БП-2 и доходит до 1830 кг у ПВ 325х4-1,0-БП-3.

Размеры и массу сверяют с местом установки, опорами и возможностью подать аппарат к тепловому пункту.

Сначала сопоставьте Dн корпуса с присоединительным участком, затем выберите длину секции и число блоков-секций.

После этого проверьте Ру, температуры двух сред, поверхность нагрева, номинальный тепловой поток и доступную длину груза.

Одинаковый диаметр корпуса может иметь несколько длин и вариантов числа секций, поэтому одного значения Dн для выбора недостаточно.

В заявке укажите полное обозначение ПВ, Dн корпуса, длину секции и число блоков-секций.

Приложите рабочее давление, температуры двух сред, доступные габариты, массу груза и адрес монтажа.
