Кожухотрубные теплообменники — подбор по параметрам за 30 минут, отгрузка со склада

Кожухотрубные теплообменники КС — аппараты, в которых одна среда идёт по трубному пучку, вторая — по межтрубному пространству кожуха. В разделе собрано 300 позиций: обозначения от КС 80 до КС 700, включая позиции с ведущей двойкой (2КС 210-3СП-Б, 2КС 270-5Р-СП-Б). Площадь теплопередачи в карточках — от 1,93 до 168 м², расчётное давление 6 или 16 бар, масса пустого аппарата от 30 до 5800 кг. Материалы в раскрытых карточках: корпус Ст20, трубки AISI 304, трубная решётка AISI 304 или AISI 504.

Где применяются кожухотрубные аппараты КС

• Охлаждение масла — заявлено в карточках раздела, режим уточняется по карточке.
• Теплоутилизация — в карточке КС 200-1СК-18×1-6-2,69 по трубкам идут сточные воды 8 → 12 °C, по кожуху вода 95 → 69,7 °C.
• Пищевая и фармацевтическая отрасль, холодоснабжение и гликоль — тоже названы в карточках.

Как подобрать теплообменник КС

• Тепловая мощность — в карточке КС 270-1Р-12×1-6,29 это 104,8 кВт на 6,292 м², в КС 200-1СК-18×1-6-2,69 — 102,6 кВт на 2,69 м².
• Расходы сред — в карточках от 1,5 до 274,3 м³/ч (в одной 45,0 и 10,0 м³/ч, в другой 22 и 3,47 м³/ч).
• Температурный график — в карточках вход и выход указаны отдельно по каждой стороне.
• Расчётное давление — в раскрытых карточках 6 или 16 бар.
• Запас поверхности — в расчётах карточек заложено от 14 до 23 % под свой режим.
• Присоединения — фланцы по ГОСТ 33259 от Ду40 до Ду100, штуцер Ду15 под воздухоотводчик, дренаж Ду15 или Ду29 — по карточке.
• Масса и габариты — масса пустого от 30 до 5800 кг, габаритные размеры — в карточке модели: проверьте проём и опоры.

Для расчёта сообщают среды, расходы, температуры входа и выхода, давление и требования к материалам.

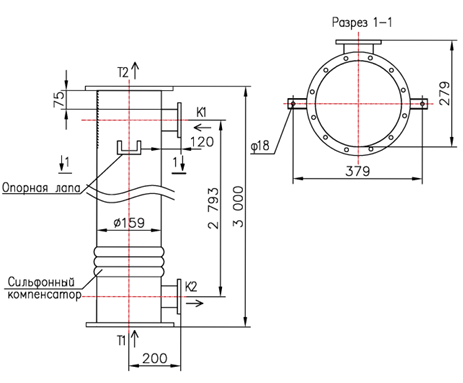

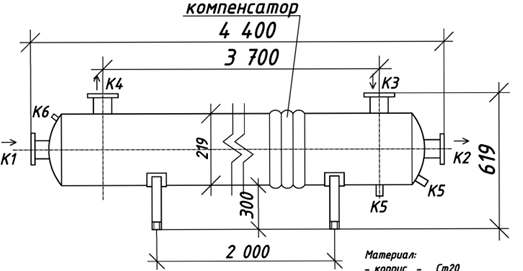

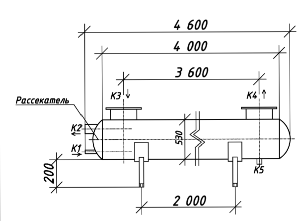

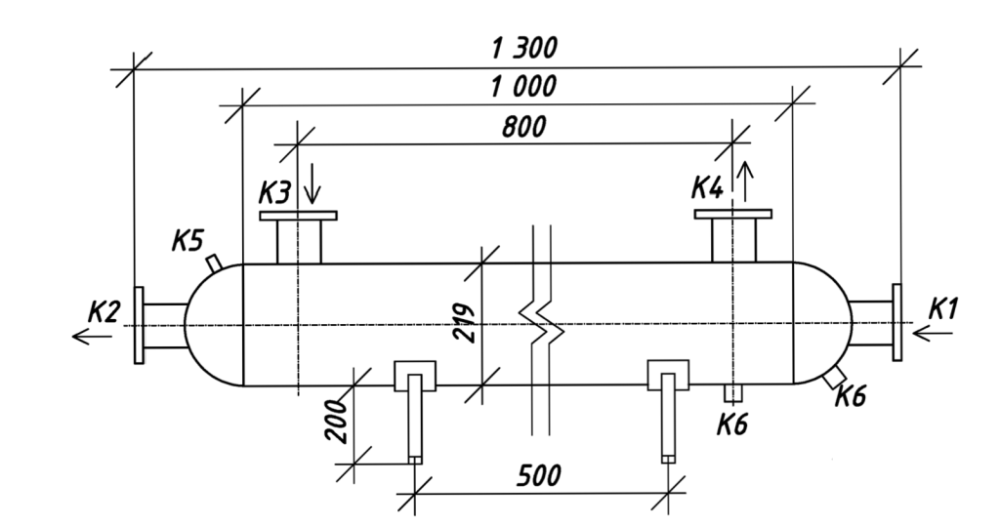

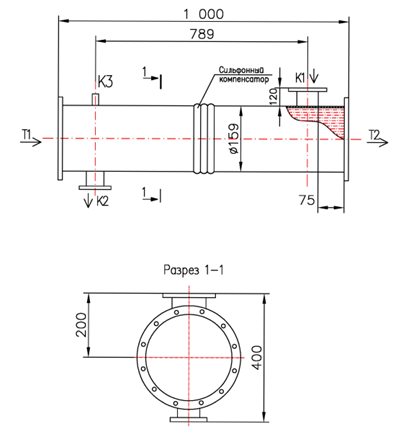

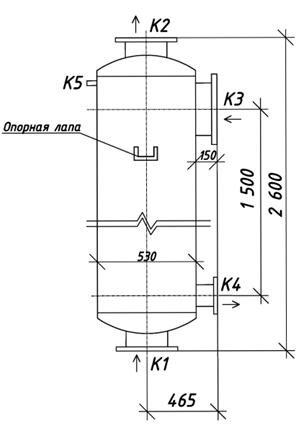

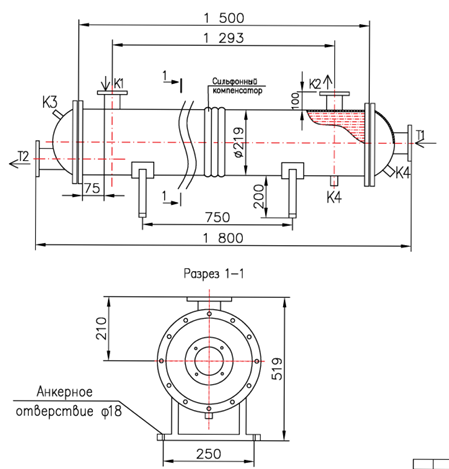

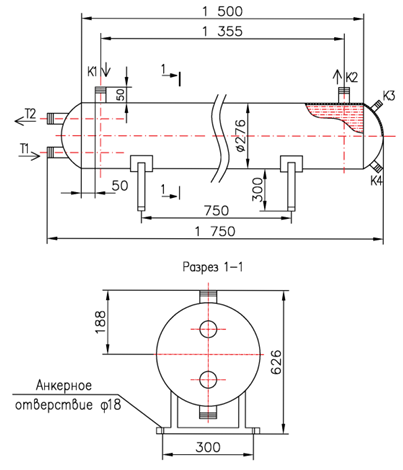

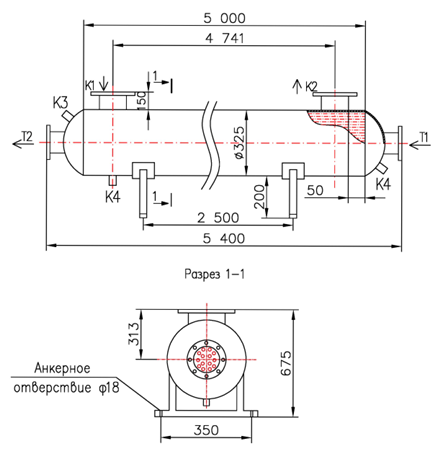

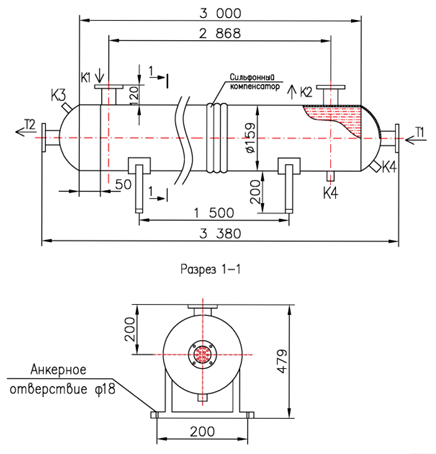

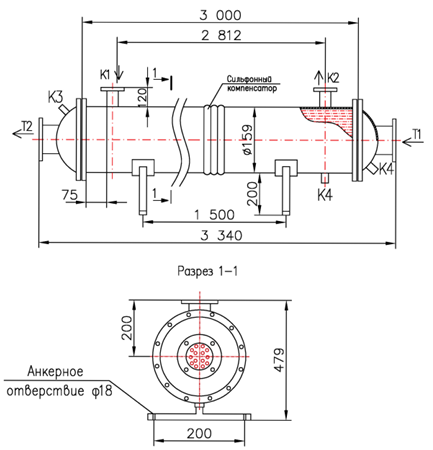

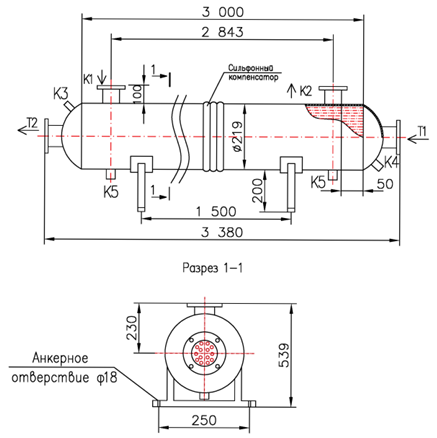

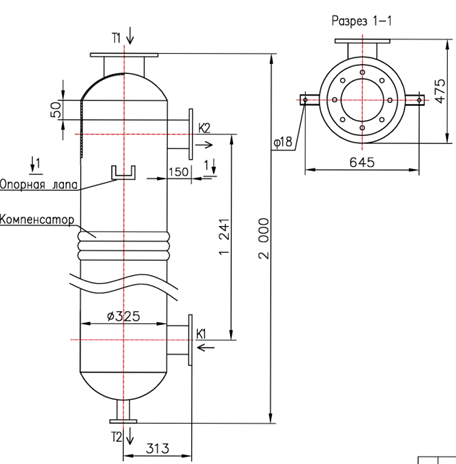

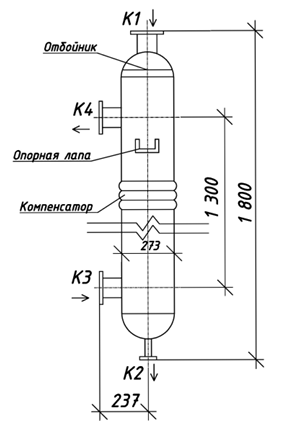

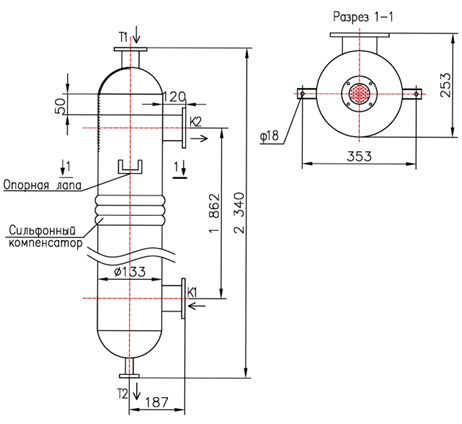

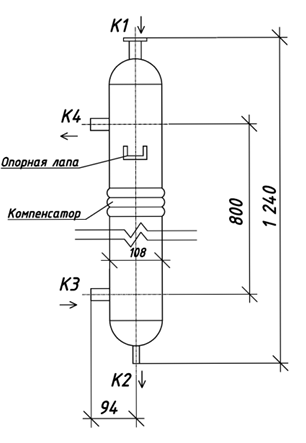

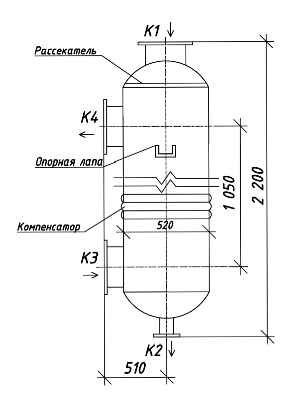

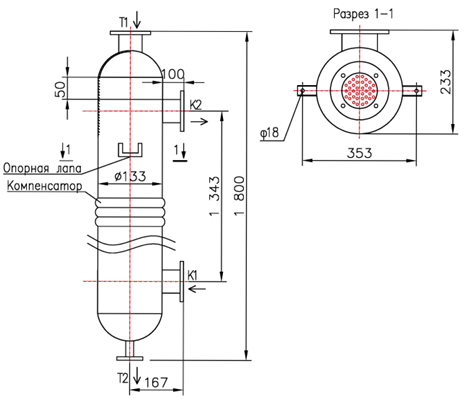

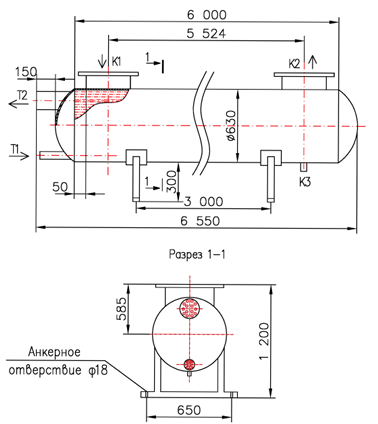

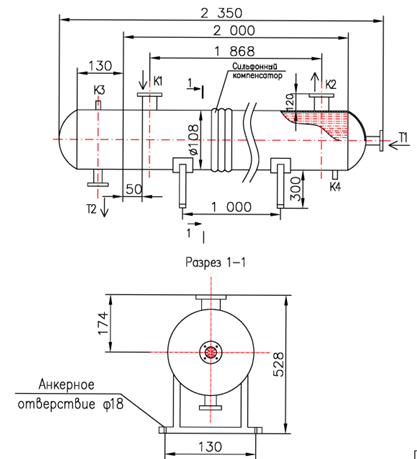

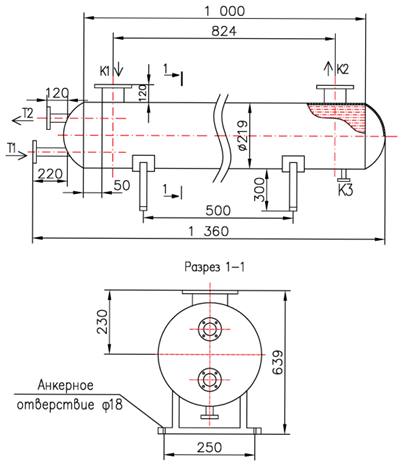

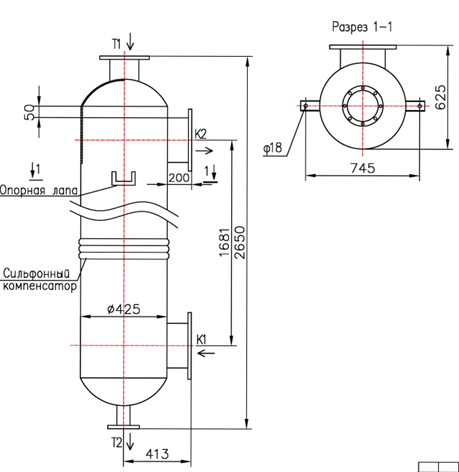

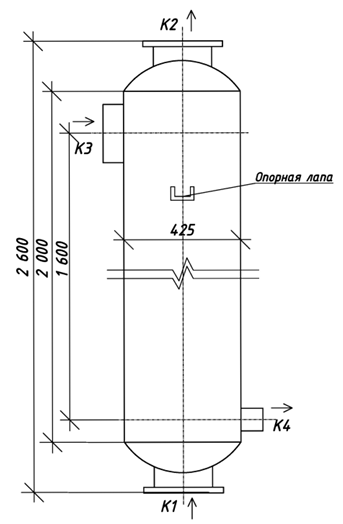

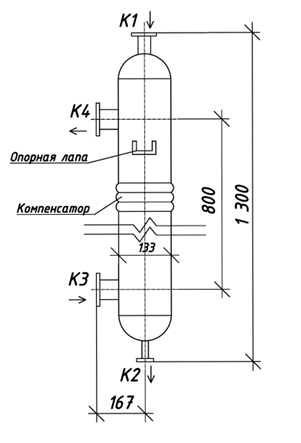

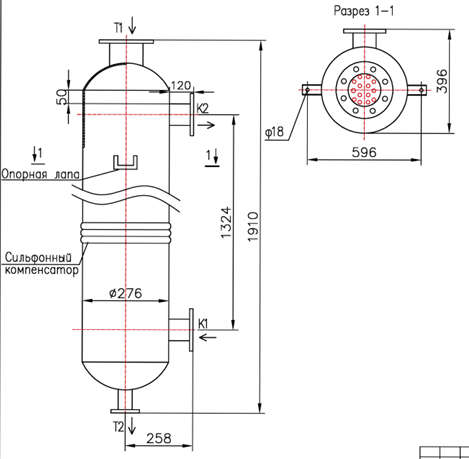

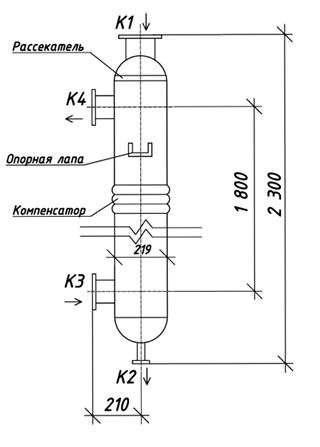

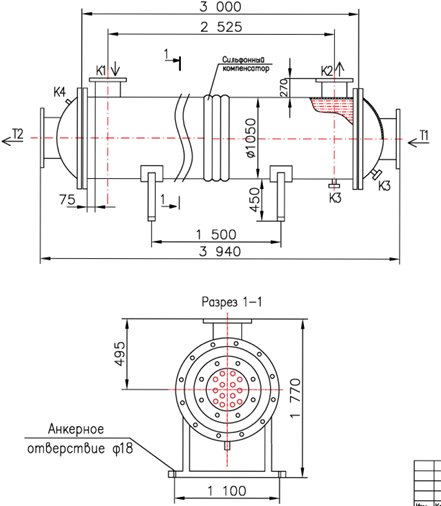

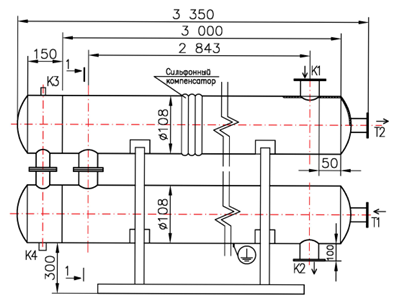

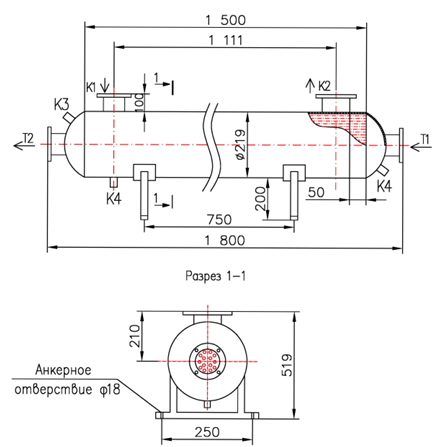

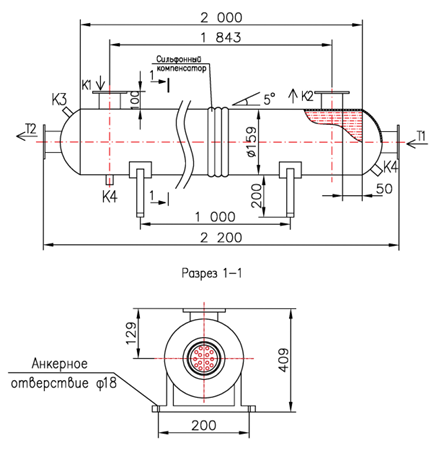

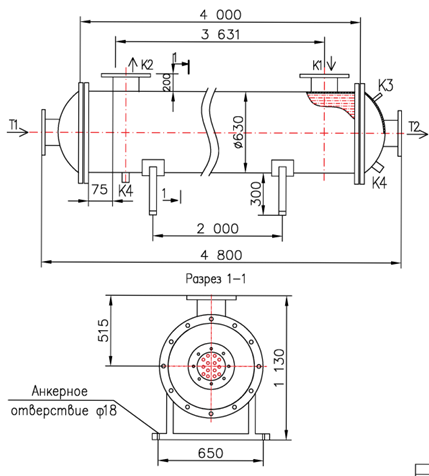

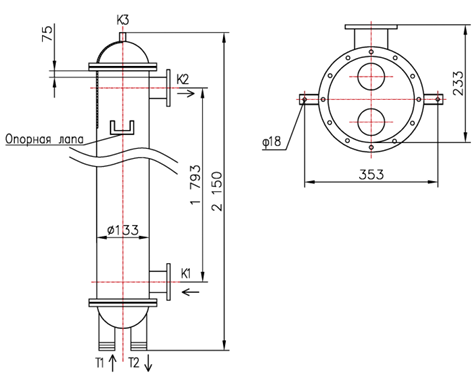

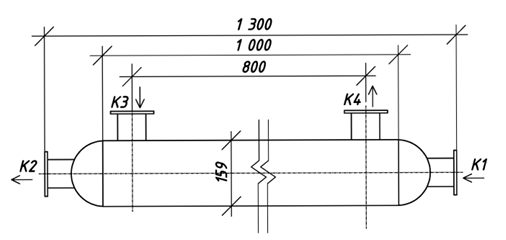

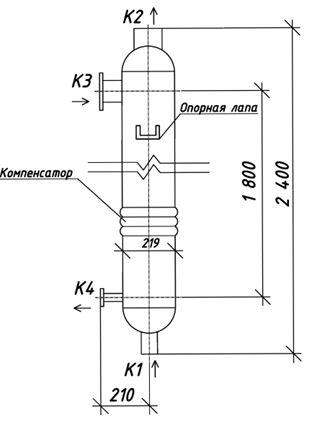

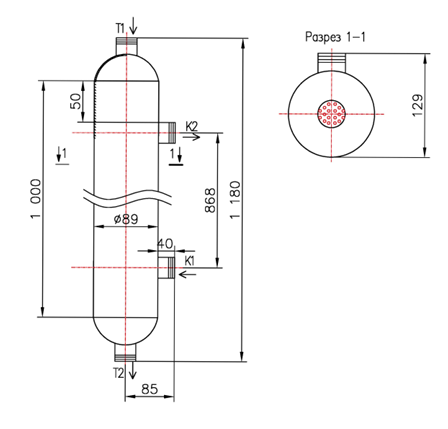

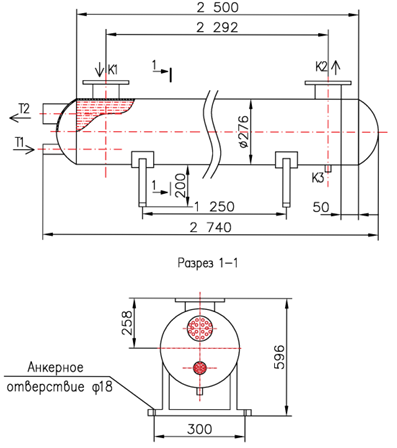

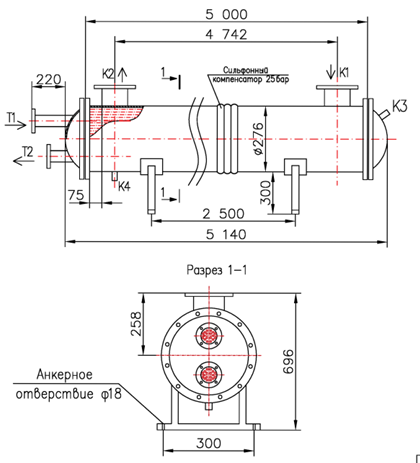

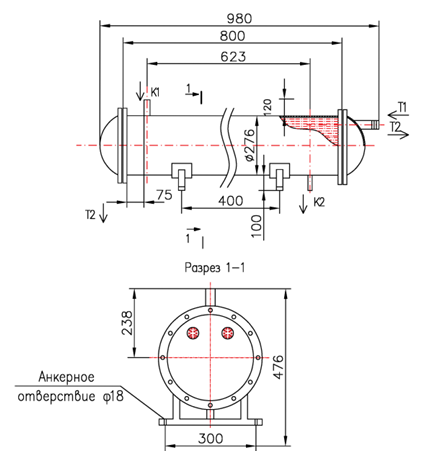

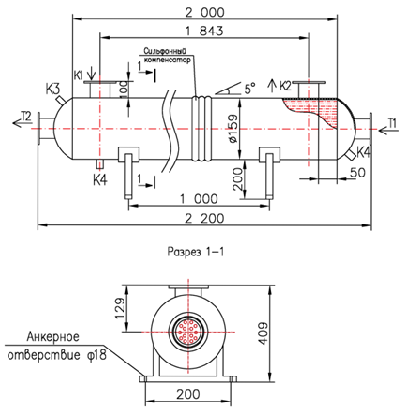

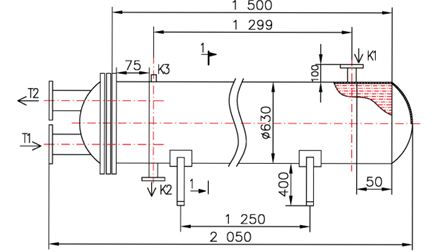

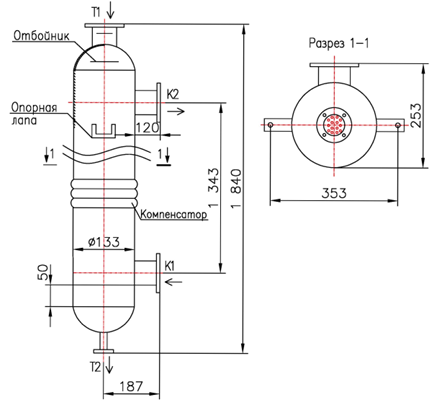

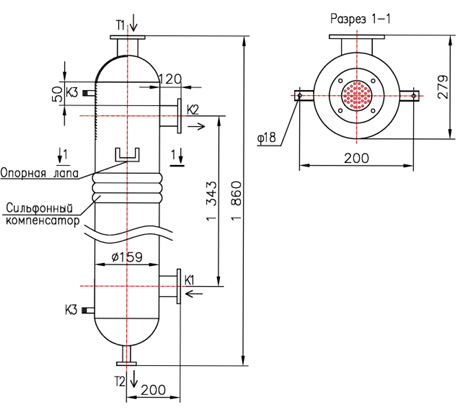

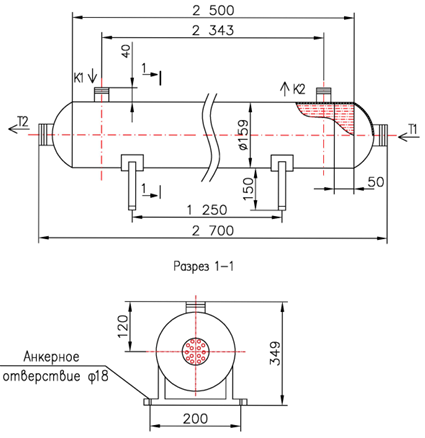

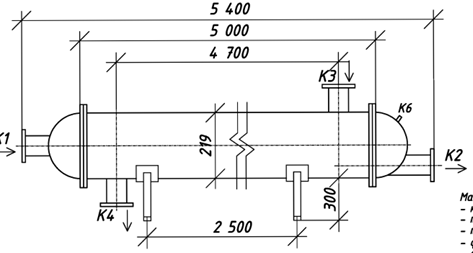

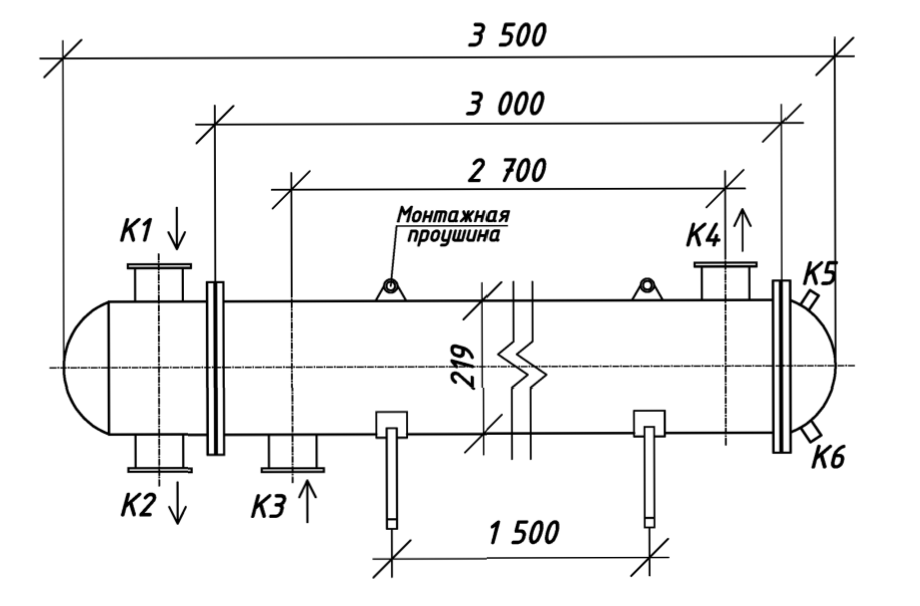

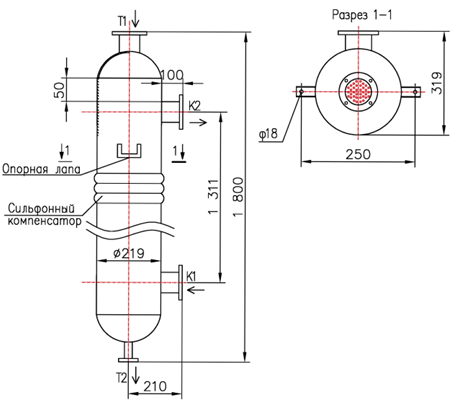

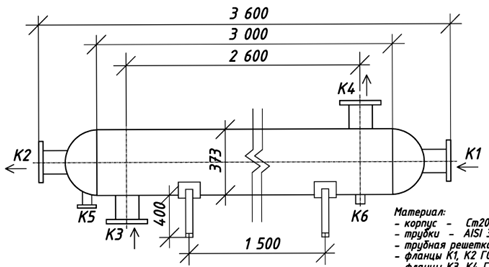

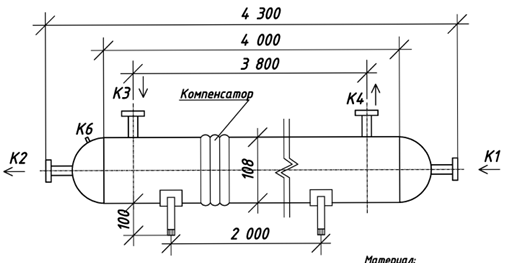

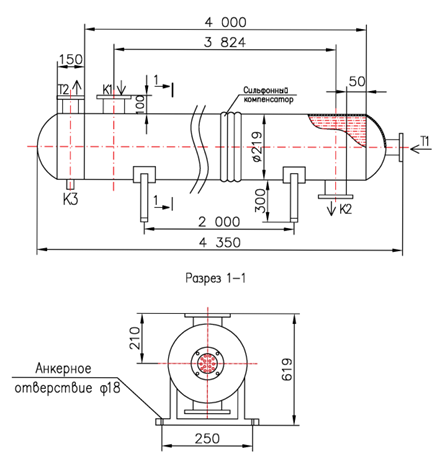

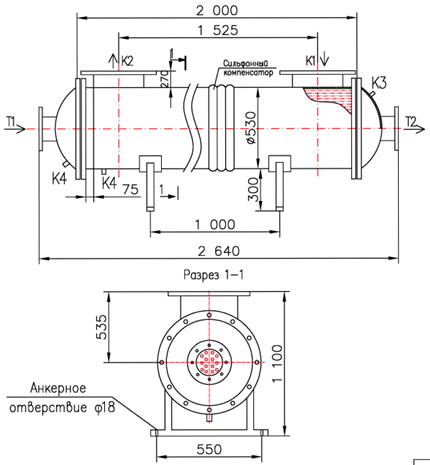

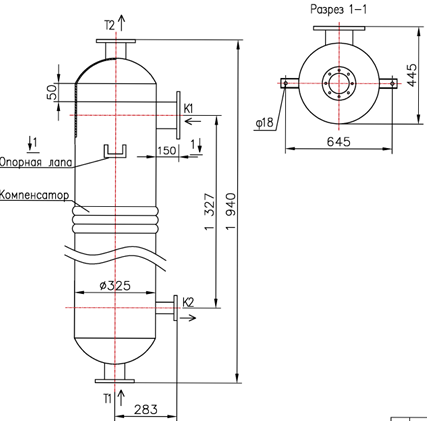

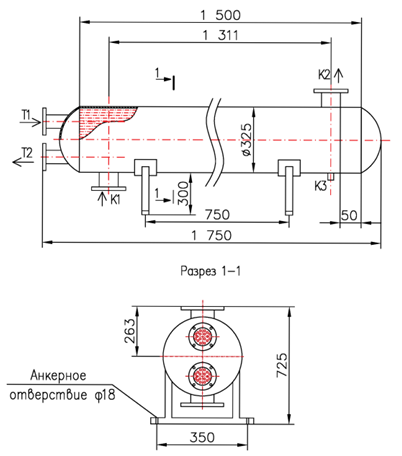

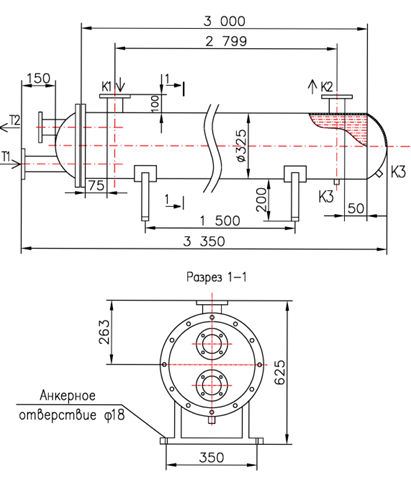

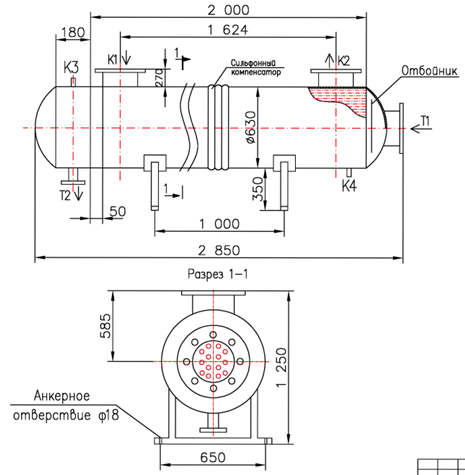

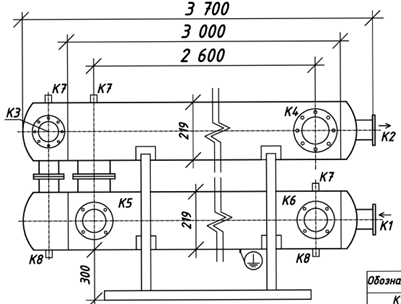

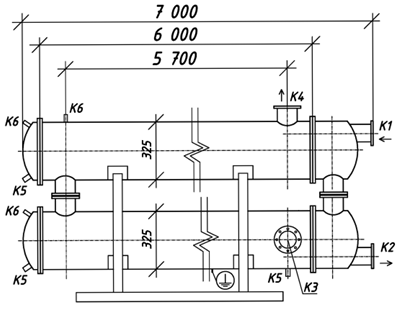

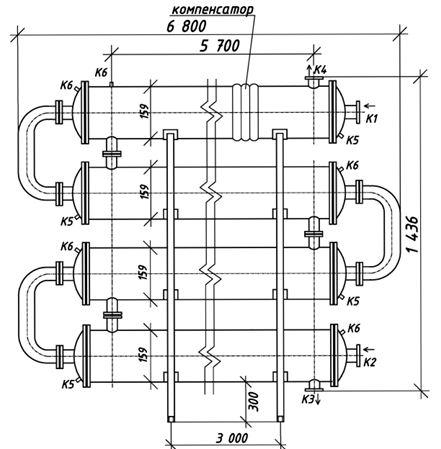

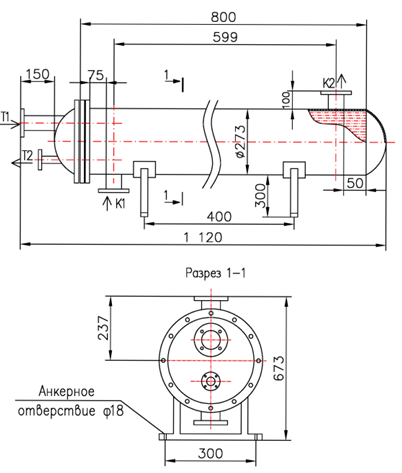

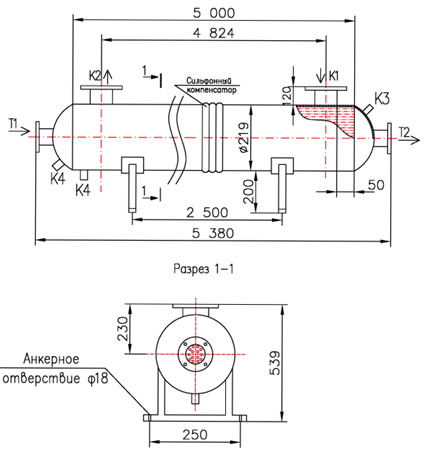

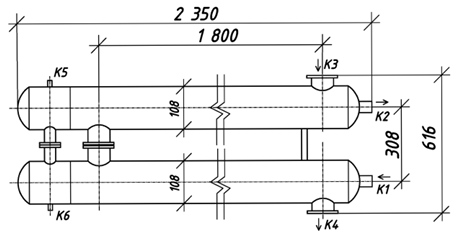

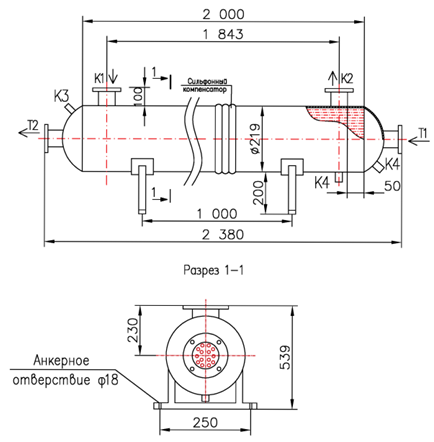

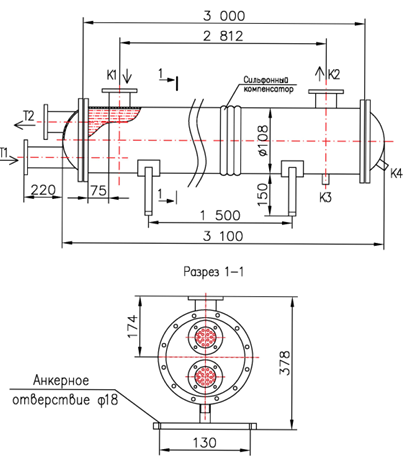

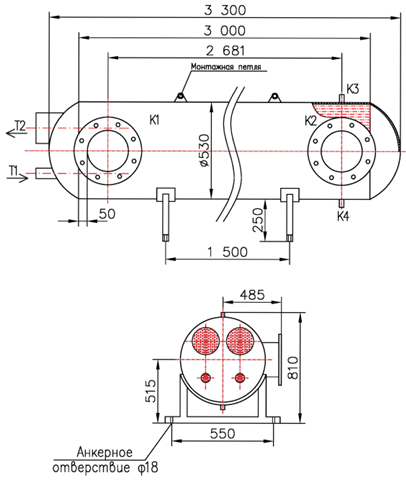

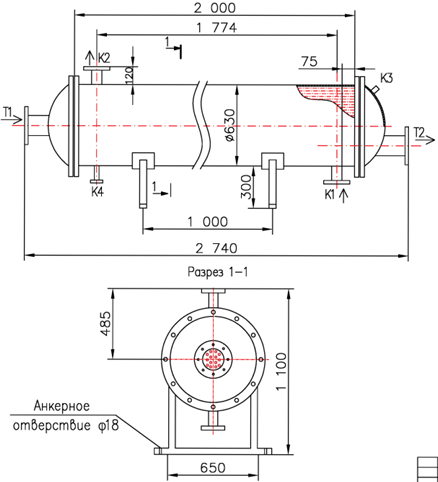

Примеры исполнений из карточек раздела

Чем различаются модели раздела

• Типоразмер — первое число обозначения: в разделе от КС 80-1СП-Б до КС 700-3Р-Б, площадь и масса — по своей карточке.
• Группы вида 8×0,8, 12×1, 18×2 — часть обозначения, расшифровку смотрят в карточке.
• Буквенные индексы — СК, СП, ПВ, Р, У, пп, Б (КС 210-2СК-ПВ-Б, КС 400У-1,5СП-Б) различают исполнения внутри типоразмера, значение индексов сверяют по карточке.
• Номерные позиции — КС-230832, КС-231124, а также КС-Т «Муравей»: характеристики раскрыты только в самой карточке.

Ограничения и типичные ошибки

• Путаница 6 и 16 бар — аппарат на 6 бар не ставят в контур с расчётным давлением 16 бар; в раскрытых карточках оно одно для трубок и кожуха.
• Запас поверхности взят под режим — 15 % в одной карточке и 23 % в другой заложены под свои расходы и температуры; при смене среды нужен пересчёт.
• Материалы — в раскрытых карточках Ст20 и AISI 304; пригодность под вашу среду подтверждают расчётом.
• Уплотнение оголовка — паронит указан в карточке КС 200-1СК-18×1-6-2,69, у других позиций — по карточке.
