Грязевики для теплового пункта

Грязевик вертикальный защищает обвязку теплового пункта от примесей. В ряду Ду 25–250; размер подбираем по расходу и доступу к очистке.

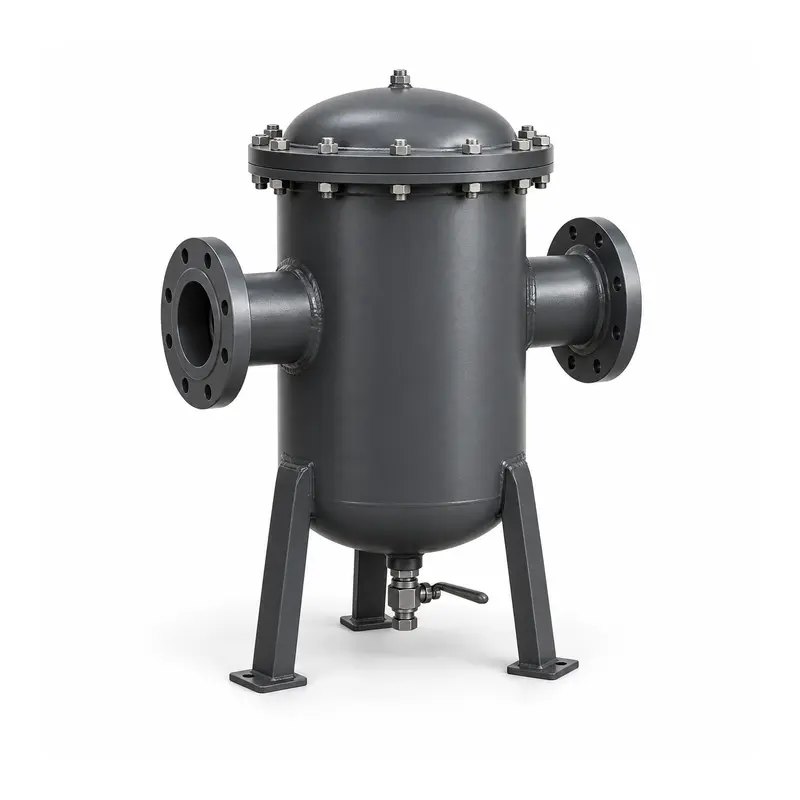

Сначала сопоставьте проход линии с Ду грязевика, затем проверьте ориентацию корпуса и место для слива и очистки. Для Ду 25 удобно планировать компактную ветвь, Ду 100 выбирают для более крупной ветви, а Ду 250 требует подготовленных опор и понятного маршрута подъёма. Модели ТС-565 и ТС-566 применяют на горизонтальной трассе. ТС-567 и ТС-568 выбирают там, где нужна вертикальная компоновка. ТС-569 рассматривают для абонентской схемы после проверки ввода. Модели ТС-565 и ТС-566 применяют на горизонтальной трассе. ТС-567 и ТС-568 выбирают там, где нужна вертикальная компоновка. ТС-569 рассматривают для абонентской схемы после проверки ввода.

Грязевик размещают перед чувствительной арматурой, элеватором или теплообменным участком, если это предусмотрено схемой теплового пункта. Рядом нужны запорная арматура, дренаж и безопасный доступ для снятия крышки и удаления отложений. Элеватор отвечает за смешение потоков, а грязевик защищает проход от примесей, поэтому в заявке их разделяют. Если нужен узел в сборе, перечислите модель элеватора, тип фильтра, направление потока и количество. Не закрывайте крышку изоляцией и не ставьте корпус там, где слив попадает в проход.

Для новой трассы пришлите схему, расход, давление, Ду труб, направление потока, место дренажа и доступную высоту. Для замены добавьте фото маркировки, фланцев, опор и свободной зоны вокруг крышки. Укажите, горизонтальный или вертикальный участок нужен, какая позиция стоит сейчас и как часто выполняют очистку. Если рядом установлен элеватор, покажите расстояние между корпусами и место для обслуживания. Это помогает выбрать модель без переноса размеров от похожей модели.

До отгрузки проверьте проёмы, площадку разгрузки, путь подъёма и место временного хранения. Для крупного корпуса заранее подготовьте опоры и защиту фланцев. На монтаже проверьте стрелку потока, соосность труб, затяжку соединений и доступ к сливу. Корпус не должен принимать вес соседнего трубопровода без предусмотренной опоры. Работы выполняют после отключения и сброса давления. Перед заполнением участка убедитесь, что крышка закрыта, дренаж направлен безопасно и место очистки доступно.

При обслуживании сначала перекройте ветку, сбросьте давление и организуйте слив, затем открывайте крышку. После удаления отложений осмотрите уплотнение, верните крышку и проверьте герметичность. При приёмке сравните модель, Ду, количество и документы с заявкой. Для резервной позиции сохраните маркировку рядом с паспортом и укажите, на какую ветвь она рассчитана. После запуска отметьте дату первой очистки и фактическое состояние корпуса.

В письме укажите модель, Ду, ориентацию, количество, город, адрес разгрузки и желаемый срок. Приложите фото, схему, данные по фланцам и место установки. Если нужна только замена корпуса, перечислите имеющуюся арматуру и опоры отдельно. Цена от 2 448 ₽ относится к нижней позиции ряда; для моделей с открытой стоимостью цену и срок считаем по выбранному исполнению и количеству.

Для плановой поставки подготовьте безопасный слив и проход к месту очистки до приезда оборудования. Для нескольких грязевиков укажите контур каждого корпуса, даже если проход совпадает. После доставки осмотрите упаковку, маркировку и фланцы до перемещения в тепловой пункт. Такой порядок сокращает риск перепутать горизонтальную модель с вертикальным и упрощает дальнейшее обслуживание.

При выборе оцените работу с отложениями ещё до заказа. Крышка и дренаж должны оставаться доступными, а снятый элемент — проходить через проём без демонтажа соседней арматуры. Для действующего теплового пункта сфотографируйте корпус, стрелку потока и опоры до отключения. Для новой трассы покажите место установки на схеме и оставьте проход для очистки. Если рядом стоит элеватор, проверьте, что обслуживание грязевика не перекрывает доступ к соплу и запорным устройствам. Такой осмотр помогает купить нужное модель без переделки трассы.

При согласовании заявки отдельно укажите модель, Ду, схему подключения и место обслуживания. Эти данные нужны для выбора карточки из ряда и подготовки безопасного монтажа.
