Пластинчатый разборный теплообменник Brant TPR 14 — подбор по режиму

Подбор разборного по межцентрам пластины

Замерьте расстояние между центрами угловых отверстий пластины — покажем, каким разборным аппаратам она соответствует.

Когда подходит Brant TPR 14

Brant TPR 14 — разборный пластинчатый аппарат для передачи тепла между двумя жидкостными контурами. Его рассматривают для отопления, подготовки горячей воды, нагрева технологической жидкости и охлаждения, если рабочие среды совместимы с материалами пластин и уплотнений. Одинаковая модель может давать разный результат при изменении температурного графика, расхода или допустимого перепада давления.

Размер «14» сам по себе не является расчётной мощностью и не заменяет подбор. В одной установке TPR 14 может работать как нагреватель, в другой — как охладитель; решающими становятся площадь теплообмена, схема проходов и фактическая нагрузка. Поэтому пластинчатый теплообменник Brant TPR 14 сопоставляют с задачей до покупки, а при замене дополнительно сверяют шильд, габариты и расположение патрубков. Для обозначения в документации «теплообменник пластинчатый разборный Br 14» проверяют именно модель и её рабочие параметры.

Что означает разборное исполнение

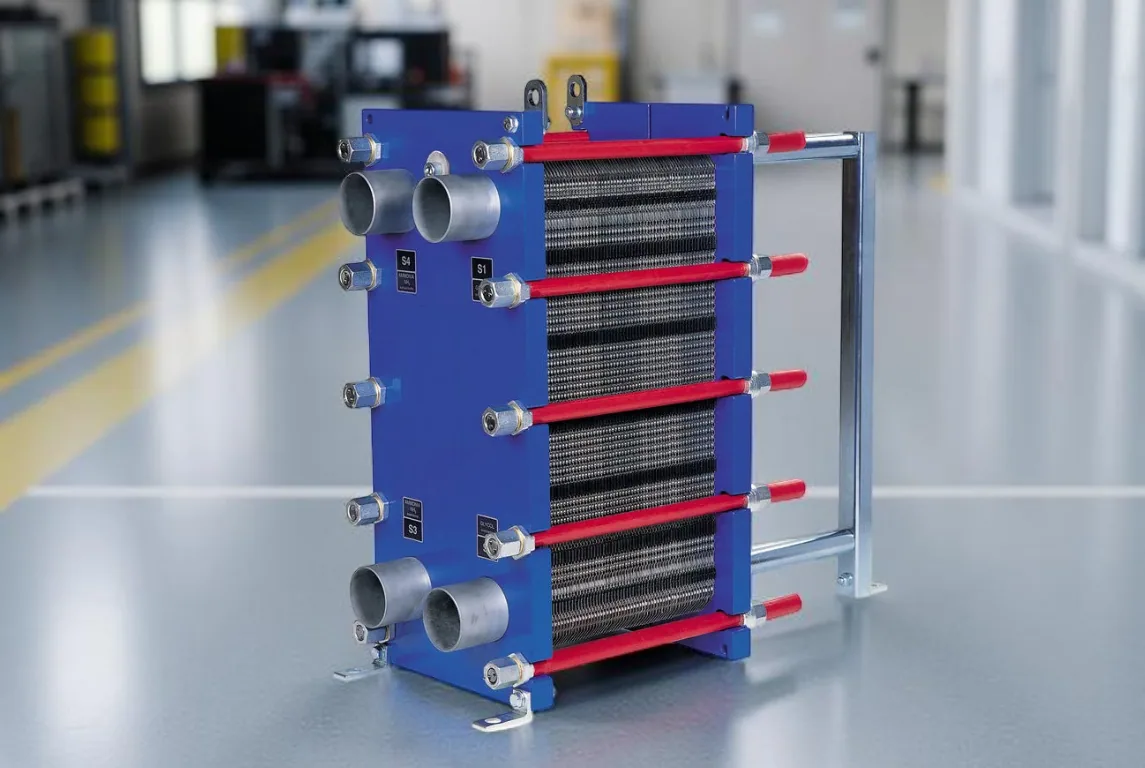

Пакет пластин в разборном корпусе стянут рамой. Между пластинами установлены уплотнения, которые разделяют горячий и холодный потоки и направляют их по чередующимся каналам. При обслуживании пакет можно открыть, осмотреть, промыть и заменить отдельные элементы без демонтажа всей обвязки. Это особенно полезно там, где вода содержит соли, взвесь или продукты коррозии.

Разборность требует места для раскрытия рамы и снятия пакета. Перед монтажом оставляют свободную зону со стороны подвижной плиты, проверяют опоры и не передают на патрубки нагрузку от трубопровода. Если аппарат устанавливается в стеснённом шкафу, заранее оценивают путь извлечения пластин и доступ к соединениям.

Параметры, которые определяют результат

Если часть данных неизвестна, подойдут фото шильда, схема узла и показания термометров или манометров. Для работающей системы полезно указать реальный расход насоса и разницу температур до и после аппарата. Эти сведения помогают отличить недостаточную площадь от проблемы с циркуляцией, фильтром или клапаном.

Подбор по отоплению и ГВС

В отопительном контуре Brant TPR 14 проверяют график подачи и обратки, расчётную нагрузку, расход и автоматику. Для горячего водоснабжения важны температура холодной воды, требуемая температура на выходе, пиковый и постоянный расход, а также сценарий одновременного разбора. Размер аппарата нельзя переносить из одной системы в другую без повторной проверки.

Вторичный контур может иметь несколько потребителей: радиаторы, вентиляционные калориферы, тёплый пол или бойлер. Суммарный расход ветвей не всегда равен расходу через теплообменник. При переменной нагрузке учитывают диапазон регулирования и минимальный расход. Инженерный расчёт показывает, нужен ли TPR 14, соседняя модель Brant или другое число пластин.

Работа с технологическими жидкостями

Для процесса описывают состав жидкости, вязкость, плотность, рабочую температуру и склонность к отложениям. Гликоль снижает теплопередачу и увеличивает сопротивление; его концентрацию нельзя заменять общей фразой «незамерзающая жидкость». При наличии масла, волокон или частиц понадобится защита от загрязнения и проверка допустимости среды.

На стороне с загрязнённой водой предусматривают фильтр, доступный для очистки. Его засорение увеличивает перепад давления и уменьшает фактический расход, а отложения снижают тепловую производительность. Разборное исполнение упрощает очистку, но состав промывочного раствора должен соответствовать материалам узла.

Как сверить модель при замене

При замене не ограничиваются совпадением названия Brant TPR 14. Снимите данные с таблички, измерьте длину, ширину и высоту, запишите число пластин, тип подключения и межосевые расстояния. Затем сопоставьте направление потоков, рабочее давление, температуру и состояние уплотнений. Даже при одинаковом внешнем размере изменение пакета может повлиять на мощность и сопротивление.

Если шильд читается не полностью, приложите фотографии общего вида, таблички, патрубков и опор. По следам протечки можно понять, нужна ли замена уплотнений, промывка или новый аппарат. Когда старый аппарат работал нестабильно, стоит проверить насос и фильтр до заказа.

Патрубки, потоки и гидравлический контур

Схему подключения проверяют по назначению каждого патрубка: горячая и холодная среды должны идти по предусмотренным каналам с требуемым противотоком или попутным потоком. Ошибка в перемычке, закрытый вентиль или воздух меняют работу аппарата. Перед запуском промывают трубопроводы, очищают фильтр, удаляют воздух и постепенно повышают нагрузку.

Насос выбирают по сопротивлению всей ветви, включая трубы, арматуру, фильтр и аппарат. Избыточный расход увеличивает потери давления, недостаточный даёт малую отдачу. В расчёте Brant TPR 14 фиксируют допустимый перепад на каждой стороне.

Монтаж и запуск без лишних рисков

1. Сверьте направление потоков, присоединения, давление и пространство для раскрытия рамы.
2. Установите аппарат на опоры, закрепите трубопровод отдельно и поставьте фильтры.
3. Заполните контуры, удалите воздух, проверьте герметичность и откройте арматуру постепенно.
4. Выведите насос и автоматику на рабочий режим, зафиксируйте температуры и перепады давления.
5. Сравните результат с расчётом и отметьте исходные показания для обслуживания.

Резкий запуск горячего контура при холодном втором контуре создаёт лишние напряжения. В инструкции указывают порядок открытия клапанов и допустимую скорость изменения режима. При течи выясняют причину: перекос рамы, состояние уплотнения, давление или ошибка подключения.

Чем сравнить TPR 14 в серии Brant

Рядом с Brant TPR 14 представлены TPR-04, TPR-08, TPR-10, TPR-12, TPR-19, TPR-22 и более крупные исполнения. Они нужны для проверки диапазона нагрузок и габаритов. Меньший аппарат может не дать нужную мощность, а слишком большой увеличит размеры и минимальный устойчивый режим.

При выборе аналога сравнивают площадь и число пластин, схему ходов, присоединения, материалы и давление. Аппарат другой марки нельзя считать равноценным по одному размеру рамы. Если TPR 14 не проходит по гидравлике, инженер подберёт соседнее исполнение либо совместимое решение.

Как получить точный расчёт

Для расчёта Brant TPR 14 передайте нагрузку, температуры, расходы, давление, среды и подключения. Если аппарат уже работает, добавьте фото, размеры и показания до и после него. Инженер за 30 минут проверит данные и сообщит, подходит ли модель для нового узла или замены.

Если стандартная позиция не закрывает режим, изготовим и поставим решение под вашу задачу после согласования параметров. В наличии — срок отгрузки подтвердим за 30 минут; гарантия по договору.

Вопросы о Brant TPR 14

Можно ли выбрать TPR 14 только по мощности?

Нет. Нужны температуры, расходы, среды, давление и схема подключения: при одинаковой мощности площадь и сопротивление могут отличаться.

Подходит ли аппарат для отопления?

Может подойти, если расчёт подтверждает режимы обоих контуров, материалы и допустимый перепад давления.

Чем разборный вариант отличается от паяного?

Разборный аппарат можно открыть для осмотра, промывки и замены уплотнений. Он требует места для обслуживания.

Что прислать для подбора замены?

Нужны фото шильда и патрубков, габариты, число пластин, температуры, расходы, давления и описание среды.

Можно ли заменить TPR 14 другой моделью?

Да, аналог подтверждают расчётом по нагрузке, гидравлике, материалам, присоединениям и монтажным размерам.
