Паяные пластинчатые теплообменники — подбор по мощности за 30 минут, отгрузка со склада

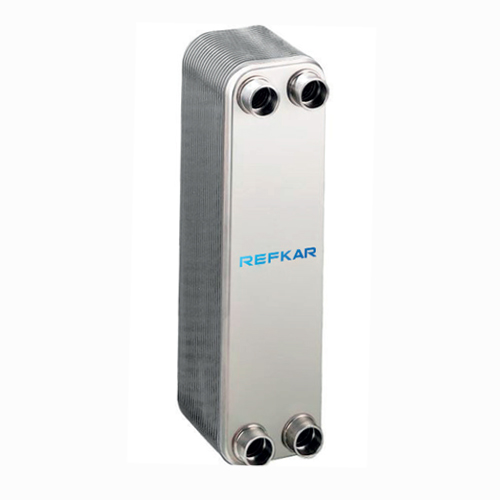

Паяные пластинчатые теплообменники Refkar — неразборные аппараты, в которых пакет штампованных пластин соединён медной пайкой. В разделе 28 моделей серии B: от компактных B010, B025 и B030 до крупных B210 и B215, включая исполнения с индексом KB. Предельная рабочая температура по карточкам — 200 °C. Применение: конденсаторы и испарители средней мощности, тепловые насосы и чиллеры, охлаждение технологической воды и гликоля, системы HVAC и узлы рекуперации тепла.

Чем различаются модели раздела

• Типоразмер — номер отражает габарит и поверхность пластины: B040KB — 311 × 73 мм и 0,0195 м², B070KB — 304 × 124 мм и 0,0300 м², B095KB — удлинённый корпус 522 × 106 мм и 0,0475 м².
• Индекс KB — в карточках B040KB, B070KB и B095KB материалом пайки указана медь Extra Strength — усиленное исполнение с запасом прочности при частых термоциклах. Отличие базовой модели и версии KB по карточкам — материал пайки; нужное исполнение уточняется по карточке модели, в списке аналогов B040KB стоят B040, B054 и B060.
• Объём канала — 0,040 л у B040KB, 0,065 л у B070KB, 0,095 л у B095KB; суммарный объём — (N−1) × объём канала, где N — число пластин.
• Набор поверхности — суммарная площадь считается как (N−2) × площадь одной пластины, поэтому производительность в пределах типоразмера меняют числом пластин.

Что сообщить для подбора

• Нагрузка — тепловая мощность либо расходы и температуры по обоим контурам.
• Температурный график — вход и выход по каждой среде; верхний предел по карточкам — 200 °C.
• Давление — максимальное рабочее записано в карточках парой 45/30 бар, минимальное пробное — 65/43 бар; нужное исполнение уточняется по карточке модели.
• Среда — вода, водно-гликолевый раствор или хладагент со стороны конденсации и испарения.

Ограничения и типичные ошибки

• Пакет не разбирается — механическая чистка невозможна: на средах с примесями, как правило, ставят фильтр, а поверхность закладывают с запасом.
• Замена по аналогии — без пересчёта по формуле (N−2) × площадь пластины выходит недобор поверхности: пластины B040KB и B095KB различаются более чем вдвое — 0,0195 м² против 0,0475 м².
• Габарит по высоте — высота пакета растёт вместе с числом пластин, место под монтаж резервируют по итоговой конфигурации.
