КС 100-1,5СК-10×1-1

Нужен быстрый подбор? Напишите в чат

Проконсультируем и ответим 24/7 в течение ~1 минуты.

Оперативно проконсультируем, просчитаем, подберем. Пишите...

КС 100-1,5СК-10×1-1 | Интернет-магазин TEPLOOBMENNIC.RU

КС 100-1,5СК-10×1-1 — цена указана за аппарат в базовом исполнении, точная стоимость и сроки — после подбора по вашим параметрам. Площадь: 1,93 м² Ру 6 бар AISI 304 / 316Ti Горизонтальное исполнение Онлайн-расчёт Запросить КП ‹ Эскиз, горизонтальное исполнение Охлаждение масла Теплоутилизация Холодоснабжение/гликоль Пищевая/фармацевтика › Ключевые параметры ИсполнениеГоризонтальное Площадь теплопе

Подробнее

396 032 руб.

Нет в наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Запросить цену

Цена указана для примера. Конечную стоимость теплообменного оборудования можно узнать связавшись с инженером нашей компании

ГАРАНТИЯ НА ПРОДУКЦИЮ ДО 3Х ЛЕТ

ДОСТАВКА В ТЕЧЕНИЕ 3-14 ДНЕЙ

Описание

КС 100-1,5СК-10×1-1 — цена указана за аппарат в базовом исполнении, точная стоимость и сроки — после подбора по вашим параметрам.

Площадь: 1,93 м² Ру 6 бар AISI 304 / 316Ti Горизонтальное исполнение

Онлайн-расчёт Запросить КП

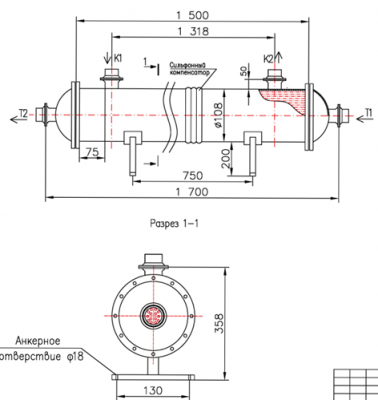

КС 100–1,5СК-10×1–1 — эскиз, горизонтальное исполнение — Эскиз, горизонтальное исполнение

КС 100–1,5СК-10×1–1 — применение для масла — Охлаждение масла

КС 100–1,5СК-10×1–1 — теплоутилизация — Теплоутилизация

КС 100–1,5СК-10×1–1 — чиллер/гликоль — Холодоснабжение/гликоль

КС 100–1,5СК-10×1–1 — фарма/пищевая отрасль — Пищевая/фармацевтика

Ключевые параметры

Исполнение: Горизонтальное
Площадь теплопередачи: 1,93 м²
Расчётное давление: 6 бар
Материал кожуха/трубок: AISI 304 / AISI 316Ti
Масса (≤): ≈ 30 кг
Документ: Б-49037
Дата: 26.09.2024

Коммерческое предложение и наличие

Изготовление по ТЗ, испытания и паспорт включены
Сертификаты соответствия и комплект КЗ-документов
Срок изготовления — 7–14 рабочих дней
Доставка по РФ и ЕАЭС

Получить КП за 15 минут Подобрать аналог Пишите в чат

Конфигурация и исполнение уточняются при расчёте под задачу.

Технические характеристики

Входные данные и расчётные параметры

Параметр	Сторона трубок	Сторона кожуха
Среда	Стоки	Вода
Мощность, кВт	268,1
Запас поверхности, %	16 %
Температура, °C	2,0 → 25,0	80,0 → 63,3
Расход	1,5 м³/ч	2,0 т/ч
Давление, бар	6,0	6,0
Площадь теплопередачи	1,93 м²
Масса пустого (≤)	30 кг

Примечание: данные уточняются при расчёте; допускаются изменения по материалам и соединениям.

Присоединительные патрубки и штуцеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Tri-Clamp 25 DIN 32676	1	6
T2	Выход среды №1	Tri-Clamp 25 DIN 32676	1	6
K1	Вход среды №2	Tri-Clamp 25 DIN 32676	1	6
K2	Выход среды №2	Tri-Clamp 25 DIN 32676	1	6

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 316Ti
Трубная решётка	AISI 316Ti
Патрубки T1/T2	AISI 316
Патрубки K1/K2	AISI 304
Оголовок П-Т2	AISI 316, съёмный
Фланец оголовочный	AISI 316
Уплотнение	Паронит

Габаритные размеры (по чертежу)

Размер	Значение
Длина общая	≈ 1500 мм
Диаметр кожуха	≈ 100 мм
Опорные отверстия	Анкерные, под заземление

Нужен быстрый подбор? Напишите в чат

Инженер на связи 24/7. Отвечаем обычно за ~1 минуту.

Оперативно проконсультируем, рассчитаем, подберем. Пишите...

Где применяют кожухотрубные КС

Системы ГВС и отопления Охлаждение масла/гликоля Теплоутилизация (дым/газ/воздух) Холодоснабжение/чиллеры Нефтехимия, энергетика, ЖКХ Пищевая и фарма

География и сроки поставки

Москва
1–2 дня • Самовывоз/курьер • Документы день-в-день

Санкт-Петербург
2–3 дня • ТК/курьер • Помощь с разгрузкой

Екатеринбург
3–5 дней • ТК • Обрешётка

Новосибирск
4–6 дней • ТК • Фото/видео отгрузки

Алматы
5–8 дней • Таможня • Пакет КЗ-документов

Астана
5–8 дней • Доставка до двери • Сертификаты по запросу

Сроки зависят от наличия/комплектации и выбранной ТК. Уточним в КП.

Опыт клиентов: кейсы и отзывы

Почему выбирают ООО «АТУ» ()

10+ лет проектного подбора и поставок
Энергетика, пищевая, ЖКХ, нефтехимия — опыт внедрений
КП за 15–60 минут: считаем под режимы, а не «по типоразмеру»
Поддержка: ТЗ → расчёт → ПНР → сервис и ЗИП

FAQ: популярные вопросы

Можно изменить соединения?

Да, возможны варианты с фланцевыми или резьбовыми патрубками.

Подходит ли для сточных вод?

Да, конструкция устойчива к загрязнениям и допускает очистку.

Можно ли вертикальное исполнение?

Да, под заказ возможна вертикальная версия с опорами.

Какой срок службы?

10–12 лет при правильной эксплуатации и обслуживании.

Есть ли паспорт и испытания?

Да, поставляется с паспортом и протоколом гидроиспытаний.

Как производится очистка?

Промывка через штуцера и разборка съёмных оголовков.

Изготавливаете под агрессивные среды?

Да, возможно исполнение из AISI 316L, титановых сплавов.

Как оформить заказ?

Отправьте ТЗ через онлайн-форму или на .

Срок изготовления?

Обычно 7–14 рабочих дней, срочные — по запросу.

Можно доставку по ЕАЭС?

Да, отгрузка с документами КЗ/ЕАЭС возможна.

Купить КС 100-1,5СК-10×1-1 в Москве по доступной цене Вы можете в магазине компании «Теплообменник». Мы находимся по адресу г. Москва, ул. Пушкина, 19. Кожухотрубные теплообменники в широком ассортименте представлены на сайте нашей компании.

Дополнительно

Задать вопрос

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Дополнительно

КС 100-1,5СК-10×1-1

Основная сфера применения КС 100-1,5СК-10×1-1 – промышленные предприятия. Аппараты разработаны с учетом требований и широко используются в нефтегазовой и нефтехимической промышленности, на перерабатывающих и металлургических заводах. Конструкция КС 100-1,5СК-10×1-1 состоит из трубной и межтрубной областей. Разделенные стенкой два течения с разными температурами обмениваются тепловой энергией между собой, не смешивая при этом рабочие среды. В межтрубном пространстве в КС 100-1,5СК-10×1-1 течение среды контролируют направляющие перегородки, которые создают оптимальный поперечный поток. Форма и расстояние между перегородками подбираются исходя из заданных характеристик таким образом, чтобы достигался максимально возможный коэффициент теплопередачи.
