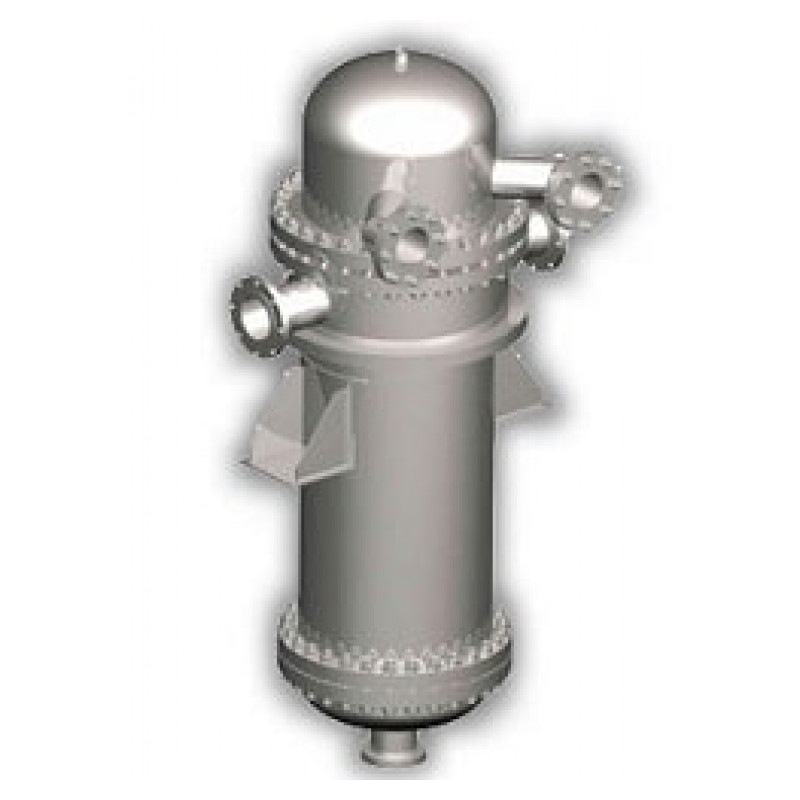

Охладители дренажа (ОВ-серия) — кожухотрубные вертикальные аппараты

Типовые модели и параметры (ориентиры)

Точные габариты, Ду, опоры и массу подтверждаем расчётом и рабочим чертежом под вашу задачу.

Материалы, присоединения, исполнение

Мини-калькулятор по дренажу (прикидка)

Это экспресс-оценка. Финальные Ду/габариты и допустимые потери давления уточняются теплогидравлическим расчётом.

Где применяют

• Теплоэлектроцентрали, ГРЭС — секции ПНД/ПСВ, контуры конденсата.
• Технологии с возвратом конденсата и высокими расходами дренажа.
• Системы, где критичны развоздушивание и удобный дренаж при вертикальном исполнении.

FAQ — 10 вопросов по охладителям дренажа

Вертикальные кожухотрубные аппараты серии ОВ предназначены для охлаждения дренажа и конденсата на ТЭЦ, ГРЭС и аналогичных объектах. Конструкция обеспечивает эффективное развоздушивание и упрощает обслуживание, а компактные габариты по ширине экономят полезную площадь. Выбор материалов трубок зависит от химического состава среды: при наличии хлоридов применяются сплавы CuNi 90/10 или титан, тогда как корпус и решетки изготавливаются из стали 316L. Важно строго контролировать скорости потоков для предотвращения эрозии и коррозии. Расчет расхода охлаждающей воды производится по формуле m в =m др ·(t in −t out )/ΔT в или с помощью калькулятора на сайте. Основные отличия моделей ОВ-40М и ОВ-140М заключаются в площади теплообмена, диапазонах расходов и массе; конкретные диаметры и размеры определяются индивидуально. Рабочие давления составляют до 2,45 МПа в трубном пространстве и до 0,59 МПа в корпусе, однако финальные значения фиксируются в техническом задании. Присоединения выполняются фланцами стандартов ГОСТ или EN, муфтовые соединения и клампы согласовываются отдельно. Сервисное обслуживание и промывка осуществляются через специальные штуцера согласно регламенту паспорта; возможна механическая очистка пучка. Срок изготовления составляет 7–14 рабочих дней, плюс 2–7 дней на логистику по России и Казахстану в зависимости от транспортной компании. Адаптация под требования площадки включает согласование материалов, давлений, видов испытаний, маркировки, фланцев и компоновки опор.
