Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ

Нужен быстрый подбор? Напишите в чат

Проконсультируем и ответим 24/7 в течение ~1 минуты.

Оперативно проконсультируем, просчитаем, подберем. Пишите...

Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ | Интернет-магазин TEPLOOBMENNIC.RU

Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ — цена указана за аппарат в базовом исполнении, точная стоимость и сроки — после подбора по вашим параметрам. Каталог › Кожухотрубные теплообменники › Охладители › Типа ХПВ Компактная площадь основания; дренаж/воздухоотвод — по верх/низ. Учтите высоту и зону для извлечения пучка со стороны головки. Охладители — навигация Статьи ↓ Типы (каталог):

Подробнее

440 647 руб.

Нет в наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Запросить цену

Цена указана для примера. Конечную стоимость теплообменного оборудования можно узнать связавшись с инженером нашей компании

ГАРАНТИЯ НА ПРОДУКЦИЮ ДО 3Х ЛЕТ

ДОСТАВКА В ТЕЧЕНИЕ 3-14 ДНЕЙ

Описание

Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ — цена указана за аппарат в базовом исполнении, точная стоимость и сроки — после подбора по вашим параметрам.

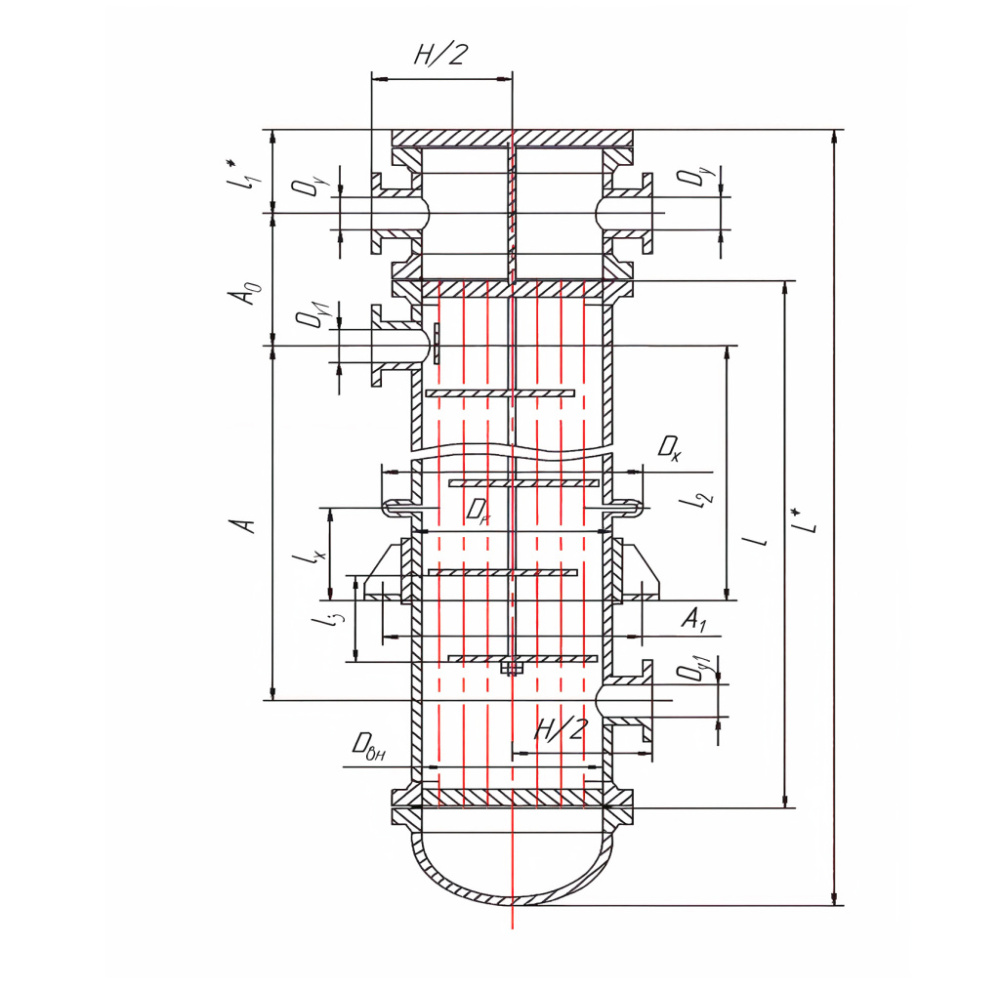

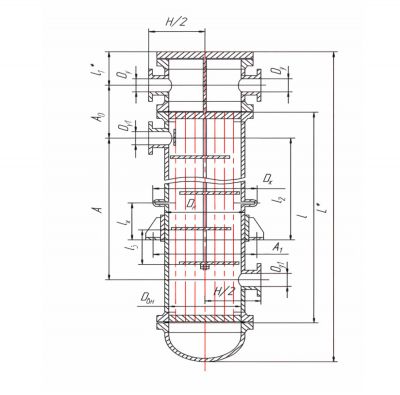

Вертикальный кожухотрубный охладитель — общий вид — Компактная площадь основания; дренаж/воздухоотвод — по верх/низ.

Схема сервисной зоны для извлечения пучка — Учтите высоту и зону для извлечения пучка со стороны головки.

Охладители — навигация Статьи ↓

Типы (каталог): Все охладители Охладители дренажа ХНГ (гор., без компенсатора) ХНВ (верт., без компенсатора) ХКГ (гор., с компенсатором) ХКВ (верт., с компенсатором) ХПГ (гор., плавающая головка) ХПВ (верт., плавающая головка) Маслоохладители

Статьи (инфоблок): Что такое кожухотрубный охладитель Расчёт LMTD / NTU–ε Гидравлика и Δp Материалы и коррозия Плавающая головка — сервис и плюсы Монтаж: горизонтальные Монтаж: вертикальные

Содержание:

Маркировка и назначение
Материалы, присоединения, габариты
Мини-калькулятор расхода воды
Где применяют
Логистика и доставка
Отзывы и рейтинг
Похожие материалы
FAQ — 10 вопросов

Маркировка и назначение

Символ	Расшифровка	Комментарий
«Х»	Холодильник (охладитель)	Кожухотрубчатый теплообменный аппарат
«П»	Плавающая головка	Компенсация деформаций, извлекаемый пучок
«В»	Вертикальное исполнение	Экономия площади, удобный дренаж/развоздушивание

Кожухотрубные холодильники типа ХПВ поставляются в стандартной комплектации. Модель предназначена для условий с большими перепадами температур между трубным и межтрубным пространством, а также при частых пусках и остановках оборудования. Извлекаемый пучок обеспечивает регулярную ревизию при нехватке площади по ширине. В качестве альтернативы рассматриваются ХКВ с компенсатором — решение дешевле, но без извлекаемого пучка, и ХНВ — бюджетный вариант без компенсации, применяемый только при умеренных температурных градиентах.

Материалы, присоединения, габариты (ориентиры)

Элемент	База	Альтернативы	Когда выбирать
Трубки	AISI 304/316L	CuNi 90/10; Ti	CuNi/Ti — морская/солоноватая вода, хлориды
Кожух	AISI 304	AISI 316L	316L — агрессивные среды/хлориды
Трубные решётки	316L	—	Повышенная стойкость при термоциклах
Прокладки	EPDM/NBR	FKM	По температуре/совместимости

Позиция	Назначение	Типовой диапазон	Примечание
Т1/Т2	Вход/выход по трубам	Ду 40–100	Фланец/муфта по ТУ
К1/К2	Вход/выход по кожуху	Ду 40–125	Противоток предпочтителен
В/Д	Воздухоотвод/дренаж	Ду 15–25	Сервис пуска/обслуживания

Параметр	Ориентир	Комментарий
Диаметр кожуха D_н	219 / 273 / 325 / 377 / 426 / 530 мм	Зависит от площади и скоростей
Высота аппарата	1.6 – 8.5 м	С учётом головки и опор
Длина пучка L	1500 – 8000 мм	Ступени по ряду
Масса (без среды)	0.4 – 4.1 т	От D, L, материалов, давления

Точные значения фиксируем расчётом и чертежом в составе КП/паспорта.

Мини-калькулятор расхода воды (прикидка)

Параметр	Значение	Подсказка
Мощность, Q	кВт	Тепло, которое отводим
ΔT воды	°C	Либо задайте t_in/out
t_in воды	°C	Опционально
t_out воды	°C	Уточнит ΔT
Расход продукта	т/ч	Опционально

Оценочный расчёт; финальные Ду/габариты — по теплогидравлическому расчёту и допускам по Δp.

Где применяют ХПВ

Большие ΔT/частые термоциклы при ограниченной площади по ширине (вертикальная компоновка).
Отрасли с жёсткими регламентами ревизий: извлекаемый пучок упрощает сервис.
Хлориды/морская вода — трубки CuNi 90/10 или Ti; контроль скоростей и Δp.

Логистика и доставка

Россия Казахстан Авто / ЖД Экспорт ЕАЭС Упаковка под перегрузки

География

Поставка по РФ: Москва, СПб, Екатеринбург, Новосибирск, Казань и др.
Казахстан: Алматы, Астана, Караганда, Шымкент, Актобе.

Работаем с крупнейшими ТК; подберём оптимальный маршрут.

Сроки

Типовое изготовление — ориентир 7–14 р.д.
Доставка по РФ/КЗ — 2–7 дней (по маршруту ТК).

Точные сроки фиксируем в КП.

Упаковка

Деревянная обрешётка, стретч/стреппинг, маркировка сторон.
Консервация штуцеров, заглушки, антикоррозионная защита.

Схема строповки — в паспорте.

Документы

Паспорт, протокол гидроиспытаний, ИЛ/сертификаты при необходимости.
Экспортный комплект для ЕАЭС, упаковочные листы.

Документы вкладываем в транспортный пакет и дублируем электронно.

Оплата и условия

НДС/без НДС, безналичный расчёт.
EXW / FCA / CPT / DAP — по согласованию; страхование груза — по запросу.

Приёмка и гарантия

Входной контроль ТК/склада, фотофиксация упаковки.
Гарантия производителя при соблюдении условий монтажа/эксплуатации.

Согласовать доставку Задать вопрос в чате

Отзывы и рейтинг

Средняя оценка: 4.9/5 (на основе 16 отзывов)

★★★★★

09.04.2025

Вертикальный ХПВ вписался в узкий пролет. Плавающая головка — без замечаний, сервис удобный.

Автор: ООО «ХимИнжиниринг»

★★★★★

28.07.2025

Среда — морская вода, трубки CuNi 90/10. Δp и скорости — в допусках, упаковка/документы — ок.

Автор: АО «ТехМорПроект»

FAQ — 10 вопросов по ХПВ

Чем ХПВ отличается от ХКВ?

Каталог предлагает к поставке кожухотрубные холодильники типа ХПВ. Данная модель оснащается плавающей головкой, что обеспечивает возможность извлечения теплообменной поверхности и компенсирует температурные деформации. Для сравнения: в версии ХКВ предусмотрена компенсация на кожухе, при этом пучок не извлекается.

Когда ХПВ предпочтительнее?

Большие ΔT/термоциклы + требование ревизии пучка при вертикальной компоновке и дефиците площади по ширине.

Какие материалы труб при хлоридах/морской воде?

CuNi 90/10 или Ti; подбираем прокладки и контролируем скорости для снижения коррозии/эрозии.

Какие типовые Ду у ХПВ?

Трубная сторона — Ду 40–100; кожух — Ду 40–125 (уточняем по расходам/допустимым потерям давления).

Особенности монтажа вертикального с плавающей головкой?

Высота, анкеровка, зона для извлечения пучка; сервисные зазоры — по рабочему чертежу.

Как часто нужна механическая чистка?

По загрязняемости; плавающая головка упрощает периодическую ревизию/чистку пучка.

Как обслуживать/промывать?

Через промывочные штуцера; при необходимости разборка и механическая чистка пучка.

Сроки изготовления/поставки?

Типовые — ориентир 7–14 р.д.; далее логистика по РФ/КЗ авто/жд.

Можно адаптировать под стандарты площадки?

Да, согласуем фланцы/материалы/давления/испытания и маркировку.

Какая цена?

Ориентир — по запросу; итог зависит от материалов, давления, площади теплообмена и комплектации.

Купить Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ в Москве по доступной цене Вы можете в магазине компании «Теплообменник». Мы находимся по адресу г. Москва, ул. Пушкина, 19. Кожухотрубные теплообменники в широком ассортименте представлены на сайте нашей компании.

Дополнительно

Задать вопрос

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Дополнительно

Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ

Основная сфера применения Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ – промышленные предприятия. Аппараты разработаны с учетом требований и широко используются в нефтегазовой и нефтехимической промышленности, на перерабатывающих и металлургических заводах. Конструкция Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ состоит из трубной и межтрубной областей. Разделенные стенкой два течения с разными температурами обмениваются тепловой энергией между собой, не смешивая при этом рабочие среды. В межтрубном пространстве в Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ течение среды контролируют направляющие перегородки, которые создают оптимальный поперечный поток. Форма и расстояние между перегородками подбираются исходя из заданных характеристик таким образом, чтобы достигался максимально возможный коэффициент теплопередачи.
